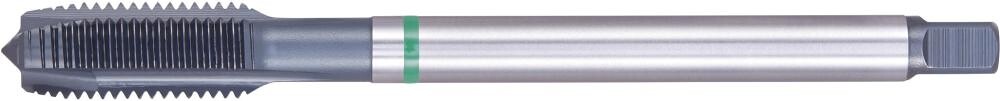

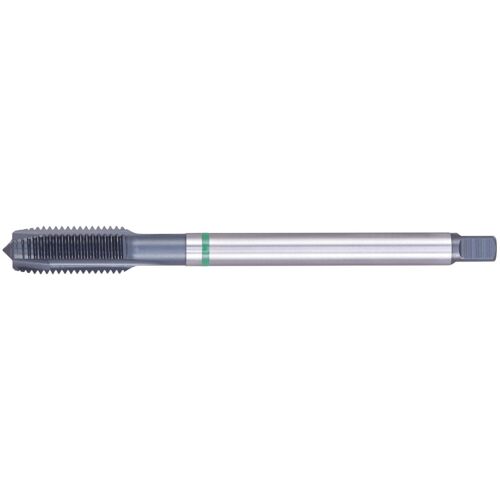

Strojní závitník DIN374 HSS-Co5 černěný typ UNI 6H tvar B M5x0,50 FORMAT GT
Strojní závitník na průchozí otvory, UNI. Závit x stoupání M5 x 0,50 mm; celková délka 70 mm; O stopky 3,5 mm. HSS-Co5; s úpravou párou; tvar B; tolerance 6H. Pro metrické jemné závity dle DIN 13.
Za nákup tohoto produktu lze získat:7 bodů
Tento produkt lze získat za:682 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory, UNI. Závit x stoupání M5 x 0,50 mm; celková délka 70 mm; O stopky 3,5 mm. HSS-Co5; s úpravou párou; tvar B; tolerance 6H. Pro metrické jemné závity dle DIN 13.
M5 x 0,50 mmZávit x stoupání
70 mmCelková délka
3,5 mmO stopky
2,7 mmČtyřhranná stopka
Použití
Pro metrické jemné závity dle DIN 13. Vhodný zejména pro univerzální obrábění.
Upozornění
Díky své speciální geometrii navržené k univerzálnímu využití nabízí nástroj v segmentu HSS-Co5 velmi vysoký výkon v základní variantě.
Technické údaje
| Závit x stoupání | M5 x 0,50 mm |
|---|---|
| Celková délka | 70 mm |
| O stopky | 3,5 mm |
| Čtyřhranná stopka | 2,7 mm |
| Ř jádrového otvoru | 4,5 mm |
| Povrchová úprava | s úpravou párou |
| Materiál nástroje | HSS-Co5 |
|---|---|
| Typ nástroje | UNI |
| Tvar | B |
| Tolerance závitu | 6H |
| Norma | DIN 374 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 13 |
| Ocel < 1000 N/mm2 | 10 |
| Nerezové oceli – feritické / martenzitické | 6 |
| Nerezové oceli – austenitické | 6 |
| Litina GGG | 7 |
| Hliník < 8 % Si | 15 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Závit x stoupání | Celková délka | O stopky |
|---|---|---|---|
| BO-E-15690040 | M4 x 0,50 mm | 63 mm | 2,8 mm |
| BO-E-15690060 | M6 x 0,50 mm | 80 mm | 4,5 mm |
| BO-E-15690061 | M6 x 0,75 mm | 80 mm | 4,5 mm |
| BO-E-15690080 | M8 x 0,50 mm | 80 mm | 6 mm |
| Typ závitu | MF |
| Průměr závitu | M5 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
