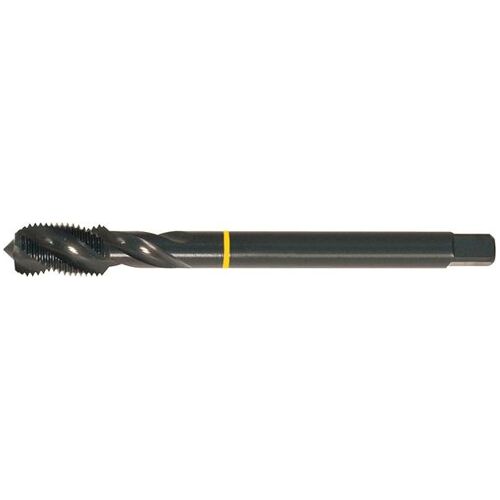

Strojní závitník DIN374 HSS-Co5 tvar C M5x0,50 FORMAT
Strojní závitník na slepé otvory. Závit x stoupání M5 x 0,50 mm; celková délka 70 mm; O stopky 3,5 mm. HSS-Co5; s úpravou párou; tvar C; DIN 374. Pro metrické jemné závity dle DIN 13.
Za nákup tohoto produktu lze získat:6 bodů
Tento produkt lze získat za:559 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit x stoupání M5 x 0,50 mm; celková délka 70 mm; O stopky 3,5 mm. HSS-Co5; s úpravou párou; tvar C; DIN 374. Pro metrické jemné závity dle DIN 13.
M5 x 0,50 mmZávit x stoupání
70 mmCelková délka
3,5 mmO stopky
2,7 mmČtyřhranná stopka
Použití
Pro metrické jemné závity dle DIN 13.
Technické údaje
| Závit x stoupání | M5 x 0,50 mm |
|---|---|
| Celková délka | 70 mm |
| O stopky | 3,5 mm |
| Čtyřhranná stopka | 2,7 mm |
| Ř jádrového otvoru | 4,5 mm |
| Povrchová úprava | s úpravou párou |
|---|---|
| Materiál nástroje | HSS-Co5 |
| Tvar | C |
| Norma | DIN 374 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 10 |
| Ocel < 1000 N/mm2 | 8 |
| Ocel < 1400 N/mm2 | 6 |
| Hliník < 8 % Si | 15 |
| Hliník > 8 % Si | 15 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Závit x stoupání | Celková délka | O stopky |
|---|---|---|---|
| BO-E-17550001 | M4 x 0,50 mm | 63 mm | 2,8 mm |
| BO-E-17550005 | M6 x 0,50 mm | 80 mm | 4,5 mm |
| BO-E-17550007 | M6 x 0,75 mm | 80 mm | 4,5 mm |
| BO-E-17550009 | M8 x 0,50 mm | 80 mm | 6 mm |
| Typ závitu | MF |
| Průměr závitu | M5 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
