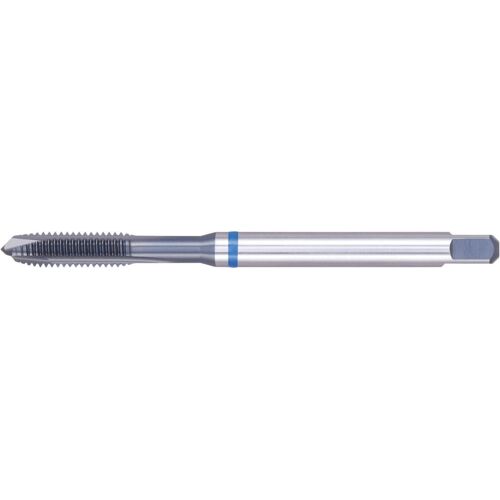

Strojní závitník DIN376 HSS-Co5 černěný typ INOX 6H na průchozí otvory, M22 FORMAT GT
Strojní závitník na průchozí otvory. Závit M22; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; vaporizovaný; typ INOX; tolerance 6H. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:25 bodů
Tento produkt lze získat za:2 495 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit M22; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; vaporizovaný; typ INOX; tolerance 6H. Pro běžné metrické závity dle DIN 13.
M22Rozměr závitu
2,5 mmStoupání
140 mmCelková délka
18 mmO stopky
Vlastnosti a provedení
Rozmezí tolerance ISO 2/6H, typ INOX, s naříznutím pro loupání, tvar B (4–5 chodů).
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na oceli odolné proti korozi/kyselinám, jako jsou sířené oceli, austenitické oceli, martenzitické oceli a feritické oceli.
Technické údaje
| Rozměr závitu | M22 |
|---|---|
| Stoupání | 2,5 mm |
| Celková délka | 140 mm |
| O stopky | 18 mm |
| Čtyřhran stopky | 14,5 mm |
| Ř jádrového otvoru | 19,5 mm |
| Norma | DIN 376 |
|---|---|
| Provedení | se stopkou proti nadměrným otáčkám |
| Povrchová úprava | vaporizovaný |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | INOX |
| Tolerance závitu | 6H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 1000 N/mm2 | 12 |
| Nerezové oceli – feritické / martenzitické | 4 |
| Nerezové oceli – austenitické | 4 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16330160 | M16 | 2 mm | 110 mm |
| BO-E-16330180 | M18 | 2,5 mm | 125 mm |
| BO-E-16330200 | M20 | 2,5 mm | 140 mm |
| BO-E-16330240 | M24 | 3 mm | 160 mm |
| Typ závitu | M |
| Průměr závitu | M22 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
