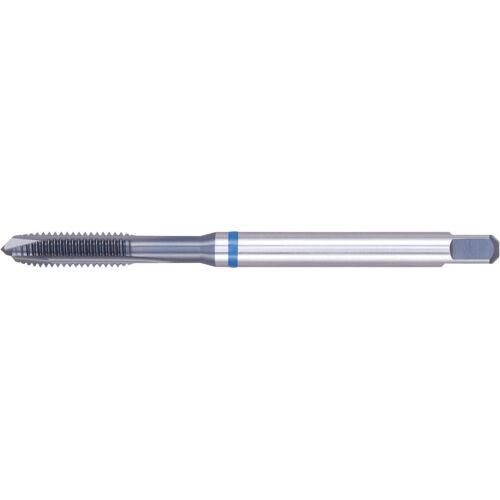

Strojní závitník DIN376 HSS-Co5 černěný typ INOX 6H na průchozí otvory, M24 FORMAT GT
Strojní závitník na průchozí otvory. Závit M24; stoupání 3 mm; celková délka 160 mm. HSS-Co5; vaporizovaný; typ INOX; tolerance 6H. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:24 bodů
Tento produkt lze získat za:2 373 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit M24; stoupání 3 mm; celková délka 160 mm. HSS-Co5; vaporizovaný; typ INOX; tolerance 6H. Pro běžné metrické závity dle DIN 13.
M24Rozměr závitu
3 mmStoupání
160 mmCelková délka
18 mmO stopky
Vlastnosti a provedení
Rozmezí tolerance ISO 2/6H, typ INOX, s naříznutím pro loupání, tvar B (4–5 chodů).
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na oceli odolné proti korozi/kyselinám, jako jsou sířené oceli, austenitické oceli, martenzitické oceli a feritické oceli.
Technické údaje
| Rozměr závitu | M24 |
|---|---|
| Stoupání | 3 mm |
| Celková délka | 160 mm |
| O stopky | 18 mm |
| Čtyřhran stopky | 14,5 mm |
| Ř jádrového otvoru | 21 mm |
| Norma | DIN 376 |
|---|---|
| Provedení | se stopkou proti nadměrným otáčkám |
| Povrchová úprava | vaporizovaný |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | INOX |
| Tolerance závitu | 6H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 1000 N/mm2 | 12 |
| Nerezové oceli – feritické / martenzitické | 4 |
| Nerezové oceli – austenitické | 4 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16330160 | M16 | 2 mm | 110 mm |
| BO-E-16330180 | M18 | 2,5 mm | 125 mm |
| BO-E-16330200 | M20 | 2,5 mm | 140 mm |
| BO-E-16330220 | M22 | 2,5 mm | 140 mm |
| Typ závitu | M |
| Průměr závitu | M24 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
