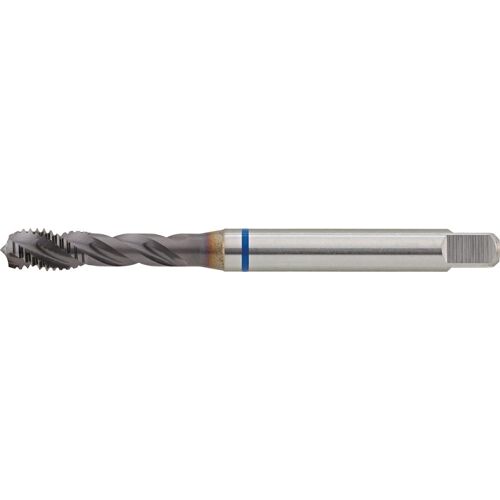

Strojní závitník DIN376 HSS-Co5 TiCN typ INOX 6H slepý otvor M20 FORMAT GT
Strojní závitník na slepé otvory. Závit M20; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; TiCN; typ INOX; tolerance 6H. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:24 bodů
Tento produkt lze získat za:2 360 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit M20; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; TiCN; typ INOX; tolerance 6H. Pro běžné metrické závity dle DIN 13.
M20Rozměr závitu
2,5 mmStoupání
140 mmCelková délka
16 mmO stopky
Vlastnosti a provedení
HSS-E, rozmezí tolerance ISO 2/6H, typ INOX, zářez, tvar C (2–3 chody).
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na oceli odolné proti korozi a kyselinám, jako jsou sířené oceli, austenitické oceli, martenzitické oceli a feritické oceli.
Technické údaje
| Rozměr závitu | M20 |
|---|---|
| Stoupání | 2,5 mm |
| Celková délka | 140 mm |
| O stopky | 16 mm |
| Čtyřhran stopky | 12 mm |
| Ř jádrového otvoru | 17,5 mm |
| Norma | DIN 376 |
|---|---|
| Provedení | se stopkou proti nadměrným otáčkám |
| Povrchová úprava | TiCN |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | INOX |
| Tolerance závitu | 6H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 1000 N/mm2 | 20 |
| Nerezové oceli – feritické / martenzitické | 7 |
| Nerezové oceli – austenitické | 7 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16440160 | M16 | 2 mm | 110 mm |
| BO-E-16440180 | M18 | 2,5 mm | 125 mm |
| BO-E-16440220 | M22 | 2,5 mm | 140 mm |
| BO-E-16440240 | M24 | 3 mm | 160 mm |
| Typ závitu | M |
| Průměr závitu | M20 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
