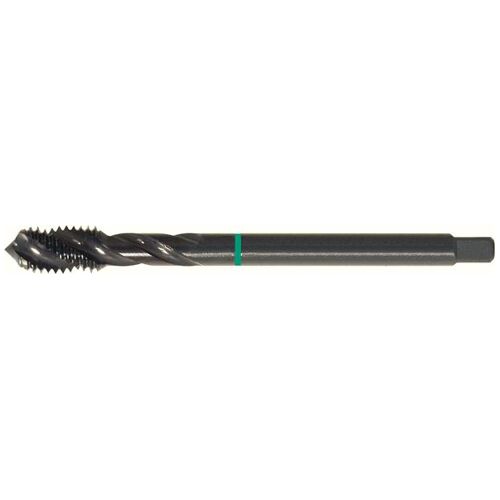

Strojní závitník DIN376 HSS-Co5 typ UNI tvar C M22 FORMAT
Strojní závitník na slepé otvory. Závit M22; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; vaporizovaný; tvar C; DIN 376. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:28 bodů
Tento produkt lze získat za:2 807 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit M22; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; vaporizovaný; tvar C; DIN 376. Pro běžné metrické závity dle DIN 13.
M22Rozměr závitu
2,5 mmStoupání
140 mmCelková délka
18 mmO stopky
Vlastnosti a provedení
Rozmezí tolerance ISO 2/6H, zářez, tvar C (2–3 chody).
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na univerzální materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, nitridované oceli a litina s kuličkovým grafitem.
Technické údaje
| Rozměr závitu | M22 |
|---|---|
| Stoupání | 2,5 mm |
| Celková délka | 140 mm |
| O stopky | 18 mm |
| Čtyřhran stopky | 14,5 mm |
| Ř jádrového otvoru | 19,5 mm |
| Norma | DIN 376 |
|---|---|
| Provedení | se stopkou proti nadměrným otáčkám |
| Povrchová úprava | vaporizovaný |
| Materiál nástroje | HSS-Co5 |
| Tvar | C |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 12 |
| Ocel < 1000 N/mm2 | 10 |
| Ocel < 1400 N/mm2 | 8 |
| Litina GGG | 7 |
| Hliník < 8 % Si | 17 |
| Hliník > 8 % Si | 17 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
| Typ závitu | M |
| Průměr závitu | M22 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
