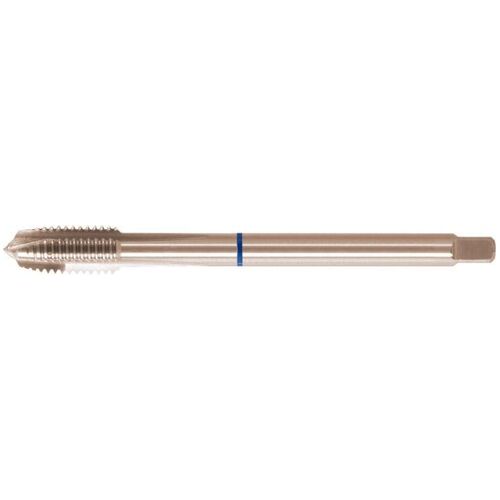

Strojní závitník DIN376 HSS-Co5 typ VA tvar B M20 FORMAT
Strojní závitník na průchozí otvory. Závit M20; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; bez povlaku; tvar B; DIN 376. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:14 bodů
Tento produkt lze získat za:1 360 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit M20; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; bez povlaku; tvar B; DIN 376. Pro běžné metrické závity dle DIN 13.
M20Rozměr závitu
2,5 mmStoupání
140 mmCelková délka
16 mmO stopky
Vlastnosti a provedení
Rozmezí tolerance ISO 2/6H, s naříznutím pro loupání, tvar B (4–5 chodů).
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na oceli odolné proti korozi/kyselinám, jako jsou sířené oceli, austenitické oceli, martenzitické oceli a feritické oceli.
Technické údaje
| Rozměr závitu | M20 |
|---|---|
| Stoupání | 2,5 mm |
| Celková délka | 140 mm |
| O stopky | 16 mm |
| Čtyřhran stopky | 12 mm |
| Ř jádrového otvoru | 17,5 mm |
| Norma | DIN 376 |
|---|---|
| Provedení | se stopkou proti nadměrným otáčkám |
| Povrchová úprava | bez povlaku |
| Materiál nástroje | HSS-Co5 |
| Tvar | B |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Nerezové oceli – feritické / martenzitické | 10 |
| Nerezové oceli – austenitické | 8 |
| Nerezové oceli – duplexní | 6 |
| Hliník < 8 % Si | 15 |
| Hliník > 8 % Si | 15 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
| Typ závitu | M |
| Průměr závitu | M20 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | M - Nerez, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
