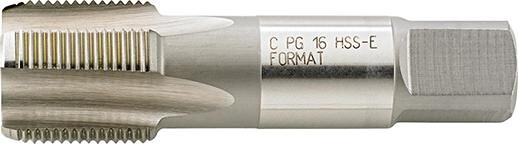

Strojní závitník DIN40432 HSS-Co5 tvar C PG 16 FORMAT
Strojní závitník. Závit PG 16; chody na palec 18; O závitu 22,5 mm. HSS-Co5; bez povlaku; tvar C; DIN 40432. Pro trubkové závity z pancéřové oceli DIN 40430.
Za nákup tohoto produktu lze získat:21 bodů
Tento produkt lze získat za:2 120 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Strojní závitník. Závit PG 16; chody na palec 18; O závitu 22,5 mm. HSS-Co5; bez povlaku; tvar C; DIN 40432. Pro trubkové závity z pancéřové oceli DIN 40430.
PG 16Počet závitů
18Chody na palec
22,5 mmO závitu
80 mmCelková délka
Použití
Na trubkové závity z pancéřové oceli DIN 40430.
Technické údaje
| Počet závitů | PG 16 |
|---|---|
| Chody na palec | 18 |
| O závitu | 22,5 mm |
| Celková délka | 80 mm |
| O stopky | 18 mm |
| Čtyřhranná stopka | 14,5 mm |
| Ř jádrového otvoru | 21,25 mm |
|---|---|
| Povrchová úprava | bez povlaku |
| Materiál nástroje | HSS-Co5 |
| Tvar | C |
| Norma | DIN 40432 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 10 |
| Ocel < 1000 N/mm2 | 8 |
| Ocel < 1400 N/mm2 | 6 |
| Hliník < 8 % Si | 15 |
| Hliník > 8 % Si | 15 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Počet závitů | Celková délka | O stopky |
|---|---|---|---|
| BO-E-17770005 | PG 11 | 80 mm | 14 mm |
| BO-E-17770007 | PG 13,5 | 80 mm | 16 mm |
| BO-E-17770011 | PG 21 | 90 mm | 22 mm |
| BO-E-17770013 | PG 29 | 100 mm | 28 mm |
| Typ závitu | PG |
| Průměr závitu | PG16 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Směr | Pravořezný |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
