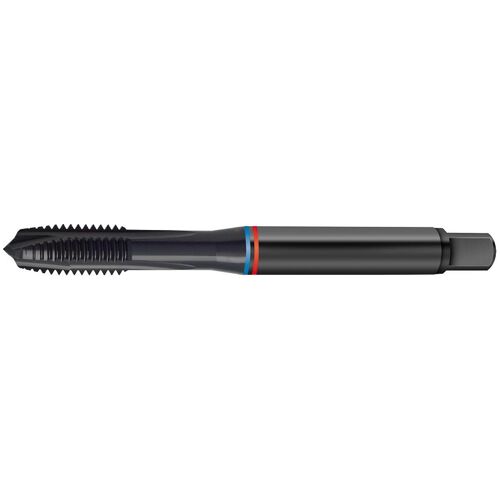

Strojní závitník FAT Tandem DIN371 HSS-Co5 černěný typ N 6G tvar B M4 FORMAT GT
Strojní závitník na průchozí otvory. Závit M4; stoupání 0,7 mm; celková délka 63 mm. HSS-Co5; vaporizovaný; tvar B; tolerance 6G.
Za nákup tohoto produktu lze získat:3 body
Tento produkt lze získat za:341 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit M4; stoupání 0,7 mm; celková délka 63 mm. HSS-Co5; vaporizovaný; tvar B; tolerance 6G.
M4Rozměr závitu
0,7 mmStoupání
63 mmCelková délka
4,5 mmO stopky
Vlastnosti a provedení
M2–M10 DIN 371 se zesílenou stopkou. M12–M20 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13. Rozmezí tolerance ISO 3/6G s nadměrnými rozměry na obrobky, které mají tendenci při opracování pružit, obrobky s aplikovaným povrstvením nebo obrobky, které se při tvrzení mírně smršťují.
Technické údaje
| Rozměr závitu | M4 |
|---|---|
| Stoupání | 0,7 mm |
| Celková délka | 63 mm |
| O stopky | 4,5 mm |
| Čtyřhran stopky | 3,4 mm |
| Ř jádrového otvoru | 3,3 mm |
| Norma | DIN 371 |
|---|---|
| Povrchová úprava | vaporizovaný |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | N |
| Tvar | B |
| Tolerance závitu | 6G |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 12 |
| Ocel < 1000 N/mm2 | 10 |
| Ocel < 1400 N/mm2 | 8 |
| Nerezové oceli – feritické / martenzitické | 8 |
| Nerezové oceli – austenitické | 6 |
| Nerezové oceli – duplexní | 5 |
| Litina GG/GTS | 15 |
| Litina GGG | 12 |
| Hliník < 8 % Si | 15 |
| Hliník > 8 % Si | 15 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16620030 | M3 | 0,5 mm | 56 mm |
| BO-E-16620050 | M5 | 0,8 mm | 70 mm |
| BO-E-16620060 | M6 | 1 mm | 80 mm |
| BO-E-16620080 | M8 | 1,25 mm | 90 mm |
| Typ závitu | M |
| Průměr závitu | M4 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6G |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
