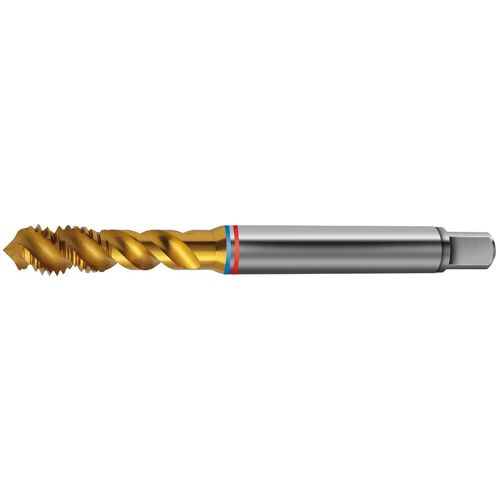

Strojní závitník Fat Tandem DIN376 HSS-PM TiN typ N 6H tvar C M14 FORMAT
Strojní závitník na slepé otvory. Závit M14; stoupání 2 mm; celková délka 110 mm. HSS-PM; TiN; tvar C; tolerance 6H.
Za nákup tohoto produktu lze získat:17 bodů
Tento produkt lze získat za:1 658 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit M14; stoupání 2 mm; celková délka 110 mm. HSS-PM; TiN; tvar C; tolerance 6H.
M14Rozměr závitu
2 mmStoupání
110 mmCelková délka
11 mmO stopky
Vlastnosti a provedení
HSS-E PM se vyznačuje vysokou tuhostí (vyšší stabilita hran, větší odolnost proti opotřebení) a větší životností. Výhody: znatelně vyšší procesní bezpečnost, až o 1/3 delší trvanlivost a lepší povrch závitu. Vysoce spirálovaná 50° spirálová drážka pro maximální životnost. M3–M10 DIN 371 s vyztuženou stopkou. M12–M20 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13.
Technické údaje
| Rozměr závitu | M14 |
|---|---|
| Stoupání | 2 mm |
| Celková délka | 110 mm |
| O stopky | 11 mm |
| Čtyřhran stopky | 9 mm |
| Ř jádrového otvoru | 12 mm |
| Norma | DIN 376 |
|---|---|
| Povrchová úprava | TiN |
| Materiál nástroje | HSS-PM |
| Typ nástroje | N |
| Tvar | C |
| Tolerance závitu | 6H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 20 |
| Ocel < 1000 N/mm2 | 16 |
| Ocel < 1400 N/mm2 | 13 |
| Nerezové oceli – feritické / martenzitické | 8 |
| Nerezové oceli – austenitické | 6 |
| Nerezové oceli – duplexní | 5 |
| Litina GG/GTS | 15 |
| Litina GGG | 12 |
| Titan > 850 N/mm2 | 2 |
| Hliník < 8 % Si | 20 |
| Hliník > 8 % Si | 20 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16670120 | M12 | 1,75 mm | 110 mm |
| BO-E-16670160 | M16 | 2 mm | 110 mm |
| BO-E-16670200 | M20 | 2,5 mm | 140 mm |
| Typ závitu | M |
| Průměr závitu | M14 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
