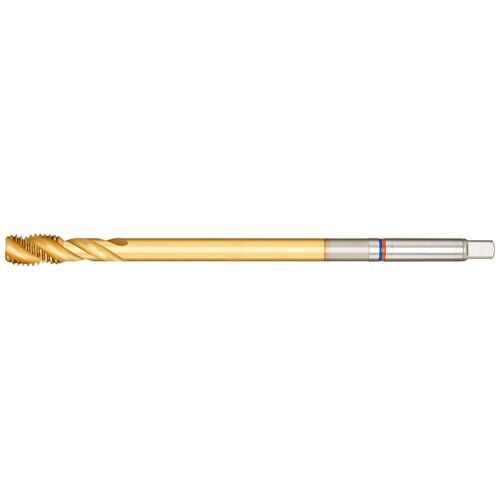

Strojní závitník FAT überlang HSS-Co5 TiN typ N 6HX M16 FORMAT
Strojní závitník na slepé otvory. Závit M16; stoupání 2 mm; celková délka 220 mm. HSS-Co5; TiN; tolerance 6HX.
Za nákup tohoto produktu lze získat:20 bodů
Tento produkt lze získat za:1 953 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit M16; stoupání 2 mm; celková délka 220 mm. HSS-Co5; TiN; tolerance 6HX.
M16Rozměr závitu
2 mmStoupání
220 mmCelková délka
12 mmO stopky
Vlastnosti a provedení
M3–M10 DIN 371 s vyztuženou stopkou. M12–M20 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13.
Upozornění
Rozsah tolerance 6HX: Symbol „X“označuje rozsah tolerance nad rámec normy. Závitník je mimořádně vhodný pro nadměrné velikosti, vysokopevnostní a abrazivní materiály při současně delší životnosti.
Technické údaje
| Rozměr závitu | M16 |
|---|---|
| Stoupání | 2 mm |
| Celková délka | 220 mm |
| O stopky | 12 mm |
| Čtyřhran stopky | 9 mm |
| Ř jádrového otvoru | 14 mm |
| Norma | výrobní norma |
|---|---|
| Povrchová úprava | TiN |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | N |
| Tolerance závitu | 6HX |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 12 |
| Ocel < 1000 N/mm2 | 10 |
| Ocel < 1400 N/mm2 | 8 |
| Nerezové oceli – feritické / martenzitické | 6 |
| Nerezové oceli – austenitické | 5 |
| Nerezové oceli – duplexní | 4 |
| Litina GG/GTS | 10 |
| Litina GGG | 8 |
| Hliník < 8 % Si | 12 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16690080 | M8 | 1,25 mm | 140 mm |
| BO-E-16690100 | M10 | 1,5 mm | 160 mm |
| BO-E-16690120 | M12 | 1,75 mm | 180 mm |
| BO-E-16690200 | M20 | 2,5 mm | 280 mm |
| Typ závitu | M |
| Průměr závitu | M16 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
