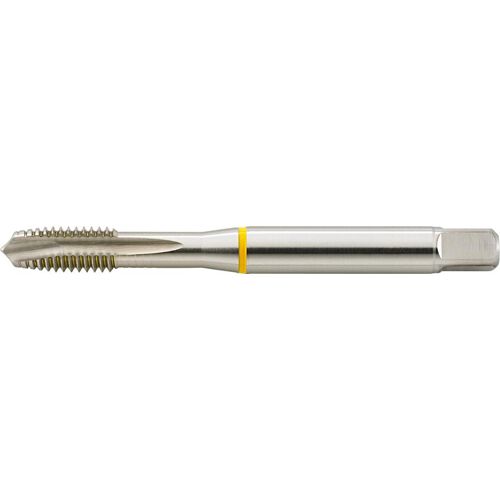

Strojní závitník HSS-Co5 bez povlaku tvar B UNC 1/4"-20 FORMAT
Strojní závitník na průchozí otvory. Závit UNC 1/4 ”; chody na palec 20; O závitu 6,35 mm. HSS-Co5; bez povlaku; tvar B; s vyztuženou stopkou. Pro UNC závity, jednotné hrubé závity, ANSI B1.1.
Za nákup tohoto produktu lze získat:6 bodů
Tento produkt lze získat za:603 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit UNC 1/4 ”; chody na palec 20; O závitu 6,35 mm. HSS-Co5; bez povlaku; tvar B; s vyztuženou stopkou. Pro UNC závity, jednotné hrubé závity, ANSI B1.1.
UNC 1/4 ”Rozměr závitu
20Chody na palec
6,35 mmO závitu
80 mmCelková délka
Vlastnosti a provedení
S naříznutím pro loupání ve tvaru B (4–5 chodů).
Použití
Na UNC závity, jednotné hrubé závity, ANSI B1.1. Lze použít zejména na všeobecné oceli, konstrukční oceli, automatové oceli, cementační oceli a zušlechťované oceli.
Technické údaje
| Rozměr závitu | UNC 1/4 ” |
|---|---|
| Chody na palec | 20 |
| O závitu | 6,35 mm |
| Celková délka | 80 mm |
| O stopky | 7 mm |
| Čtyřhranná stopka | 5,5 mm |
| Ř jádrového otvoru | 5,1 mm |
|---|---|
| Provedení | s vyztuženou stopkou |
| Povrchová úprava | bez povlaku |
| Materiál nástroje | HSS-Co5 |
| Tvar | B |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 10 |
| Ocel < 1000 N/mm2 | 8 |
| Ocel < 1400 N/mm2 | 6 |
| Hliník < 8 % Si | 20 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Celková délka | O stopky |
|---|---|---|---|
| BO-E-17680019 | UNC 5/16 ” | 90 mm | 8 mm |
| BO-E-17680021 | UNC 3/8 ” | 100 mm | 9 mm |
| BO-E-17680023 | UNC 7/16 ” | 100 mm | 8 mm |
| BO-E-17680025 | UNC 1/2 ” | 110 mm | 9 mm |
| Typ závitu | UNC |
| Průměr závitu | UNC1/4´´ |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 2B |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
