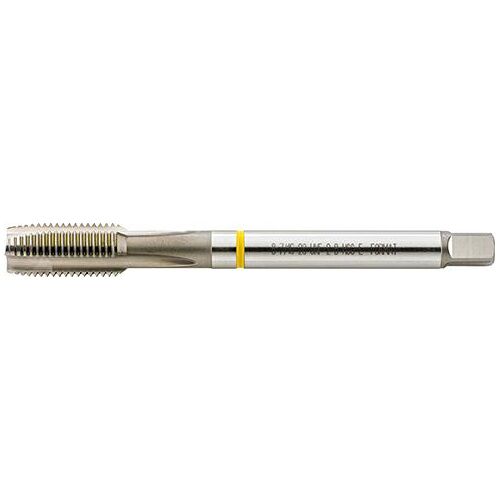

Strojní závitník HSS-Co5 bez povlaku tvar B UNF 3/8"-24 FORMAT
Strojní závitník na průchozí otvory. Závit UNF 3/8 ”; chody na palec 24; O závitu 9,525 mm. HSS-Co5; bez povlaku; tvar B. Pro UNF závity, jednotné jemné závity, ANSI B1.1.
Za nákup tohoto produktu lze získat:8 bodů
Tento produkt lze získat za:846 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit UNF 3/8 ”; chody na palec 24; O závitu 9,525 mm. HSS-Co5; bez povlaku; tvar B. Pro UNF závity, jednotné jemné závity, ANSI B1.1.
UNF 3/8 ”Rozměr závitu
24Chody na palec
9,525 mmO závitu
90 mmCelková délka
Použití
Na UNF závity, jednotné jemné závity, ANSI B1.1.
Technické údaje
| Rozměr závitu | UNF 3/8 ” |
|---|---|
| Chody na palec | 24 |
| O závitu | 9,525 mm |
| Celková délka | 90 mm |
| O stopky | 7 mm |
| Čtyřhranná stopka | 5,5 mm |
|---|---|
| Ř jádrového otvoru | 8,5 mm |
| Povrchová úprava | bez povlaku |
| Materiál nástroje | HSS-Co5 |
| Tvar | B |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 10 |
| Ocel < 1000 N/mm2 | 8 |
| Ocel < 1400 N/mm2 | 6 |
| Hliník < 8 % Si | 12 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Celková délka | O stopky |
|---|---|---|---|
| BO-E-17720005 | UNF 1/4 ” | 80 mm | 4,5 mm |
| BO-E-17720007 | UNF 5/16 ” | 90 mm | 6 mm |
| BO-E-17720011 | UNF 7/16 ” | 100 mm | 8 mm |
| BO-E-17720013 | UNF 1/2 ” | 100 mm | 9 mm |
| Typ závitu | UNF |
| Průměr závitu | UNF3/8´´ |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 2B |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
