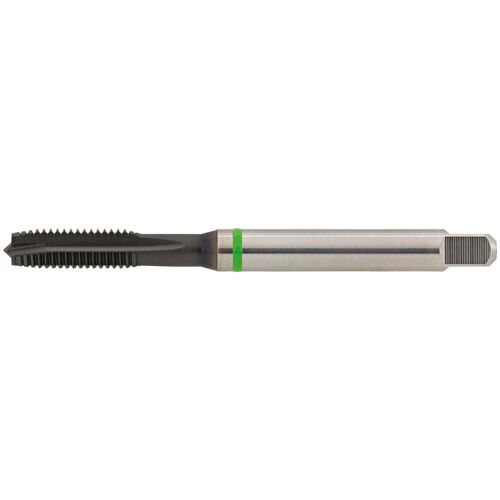

Strojní závitník SUPRA DIN376 HSS-Co5 PM typ UNI 6HX průchozí otvor M22 FORMAT GT
Strojní závitník na průchozí otvory. Závit M22; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5 PM; SUPRA; typ UNI; tolerance 6HX. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:43 bodů
Tento produkt lze získat za:4 321 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit M22; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5 PM; SUPRA; typ UNI; tolerance 6HX. Pro běžné metrické závity dle DIN 13.
M22Rozměr závitu
2,5 mmStoupání
140 mmCelková délka
18 mmO stopky
Vlastnosti a provedení
M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Na běžné metrické závity dle DIN 13. Speciální univerzální strojní závitník PM pro široké spektrum využití ve vysoce výkonných aplikacích. Strojní závitník s inovativní povrchovou úpravou SUPRA PVD a geometrií k univerzálnímu využití. Tento nástroj byl zvlášť navržen k obrábění širokého spektra materiálů.
Technické údaje
| Rozměr závitu | M22 |
|---|---|
| Stoupání | 2,5 mm |
| Celková délka | 140 mm |
| O stopky | 18 mm |
| Čtyřhran stopky | 14,5 mm |
| Ř jádrového otvoru | 19,5 mm |
| Norma | DIN 376 |
|---|---|
| Provedení | se stopkou proti nadměrným otáčkám |
| Povrchová úprava | SUPRA |
| Materiál nástroje | HSS-Co5 PM |
| Typ nástroje | UNI |
| Tolerance závitu | 6HX |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 20 |
| Ocel < 1000 N/mm2 | 15 |
| Nerezové oceli – feritické / martenzitické | 7 |
| Nerezové oceli – austenitické | 7 |
| Litina GGG | 15 |
| Hliník < 8 % Si | 30 |
| Měď a slitiny mědi | 18 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16290160 | M16 | 2 mm | 110 mm |
| BO-E-16290180 | M18 | 2,5 mm | 125 mm |
| BO-E-16290200 | M20 | 2,5 mm | 140 mm |
| BO-E-16290240 | M24 | 3 mm | 160 mm |
| Typ závitu | M |
| Průměr závitu | M22 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
