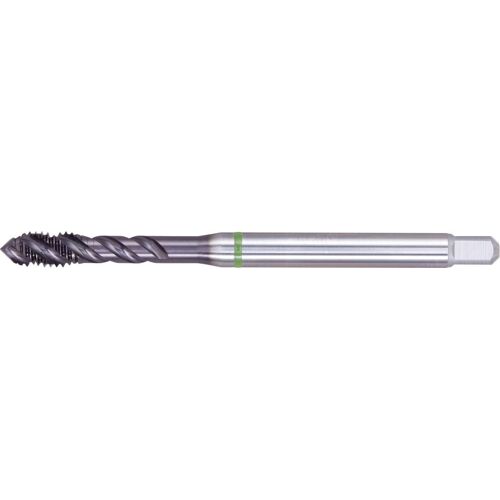

Strojní závitník Synchro HSS-Co5-PM Lotus 6HX stopka 4-hran M16 FORMAT GT
Strojní závitník na slepé otvory, Synchro, čtyřhranná stopka. Závit M16; stoupání 2 mm; celková délka 110 mm. HSS-Co5; LOTUS; tolerance 6HX.
Za nákup tohoto produktu lze získat:25 bodů
Tento produkt lze získat za:2 534 bodů
Dostupnost:Skladem externě: expedice do 48h (2 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory, Synchro, čtyřhranná stopka. Závit M16; stoupání 2 mm; celková délka 110 mm. HSS-Co5; LOTUS; tolerance 6HX.
M16Rozměr závitu
2 mmStoupání
110 mmCelková délka
12 mmO stopky
Použití
M3–M10 DIN 371 s vyztuženou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám.
Strojní závitník Synchro se speciální povrchovou úpravou LOTUS. Pro metrické běžné závity dle DIN 13.
Upozornění
Strojní závitník HSS-E-PM pro synchronizované použití s univerzální geometrií a tolerancí stopky h6. Provedení se speciálně vyvinutou povrchovou úpravou LOTUS pro široké spektrum materiálů a vysoké rychlosti použití.
Technické údaje
| Rozměr závitu | M16 |
|---|---|
| Stoupání | 2 mm |
| Celková délka | 110 mm |
| O stopky | 12 mm |
| Čtyřhran stopky | 9 mm |
| Ř jádrového otvoru | 14 mm |
|---|---|
| Povrchová úprava | LOTUS |
| Materiál nástroje | HSS-Co5 |
| Tolerance závitu | 6HX |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 30 |
| Ocel < 1000 N/mm2 | 20 |
| Nerezové oceli – feritické / martenzitické | 8 |
| Nerezové oceli – austenitické | 8 |
| Litina GGG | 10 |
| Hliník < 8 % Si | 30 |
| Měď a slitiny mědi | 12 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-15770060 | M6 | 1 mm | 80 mm |
| BO-E-15770080 | M8 | 1,25 mm | 90 mm |
| BO-E-15770100 | M10 | 1,5 mm | 100 mm |
| BO-E-15770120 | M12 | 1,75 mm | 110 mm |
| Typ závitu | M |
| Průměr závitu | M16 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
