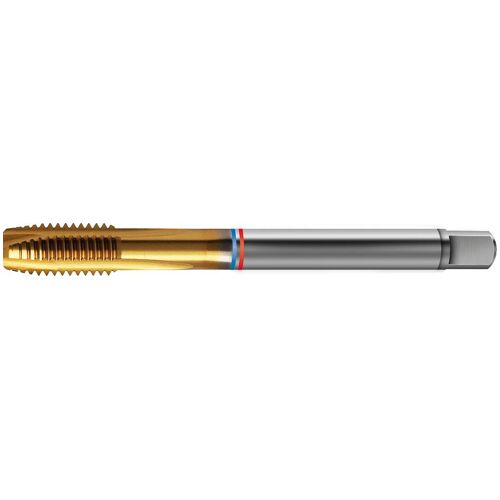

Strojní závitník TANDEM FAT DIN374 HSS-PM TiN tvar B 6H M14x1 FORMAT
Strojní závitník na průchozí otvory. Závit x stoupání M14 x 1,00 mm; celková délka 100 mm; O stopky 11 mm. HSS-PM; TiN; tvar B; tolerance 6H.
Za nákup tohoto produktu lze získat:16 bodů
Tento produkt lze získat za:1 640 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit x stoupání M14 x 1,00 mm; celková délka 100 mm; O stopky 11 mm. HSS-PM; TiN; tvar B; tolerance 6H.
M14 x 1,00 mmZávit x stoupání
100 mmCelková délka
11 mmO stopky
9 mmČtyřhranná stopka
Použití
Univerzální závitník se širokým spektrem využití na jemné metrické závity dle DIN 13. HSS-E PM se vyznačuje vysokou tuhostí (vyšší stabilita hran, větší odolnost proti opotřebení) a větší životností. Výhodou je znatelně vyšší procesní bezpečnost, až o 1/3 delší trvanlivost a lepší povrch závitu.
Technické údaje
| Závit x stoupání | M14 x 1,00 mm |
|---|---|
| Celková délka | 100 mm |
| O stopky | 11 mm |
| Čtyřhranná stopka | 9 mm |
| Ř jádrového otvoru | 13 mm |
| Povrchová úprava | TiN |
|---|---|
| Materiál nástroje | HSS-PM |
| Tvar | B |
| Tolerance závitu | 6H |
| Norma | DIN 374 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 20 |
| Ocel < 1000 N/mm2 | 16 |
| Ocel < 1400 N/mm2 | 13 |
| Nerezové oceli – feritické / martenzitické | 12 |
| Nerezové oceli – austenitické | 10 |
| Nerezové oceli – duplexní | 8 |
| Litina GG/GTS | 15 |
| Litina GGG | 12 |
| Titan > 850 N/mm2 | 2 |
| Hliník < 8 % Si | 20 |
| Hliník > 8 % Si | 20 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Závit x stoupání | Celková délka | O stopky |
|---|---|---|---|
| BO-E-17940020 | M12 x 1,25 mm | 100 mm | 9 mm |
| BO-E-17940021 | M12 x 1,50 mm | 100 mm | 9 mm |
| BO-E-17940023 | M14 x 1,50 mm | 100 mm | 11 mm |
| BO-E-17940025 | M16 x 1,50 mm | 100 mm | 12 mm |
| Typ závitu | MF |
| Průměr závitu | M14 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
