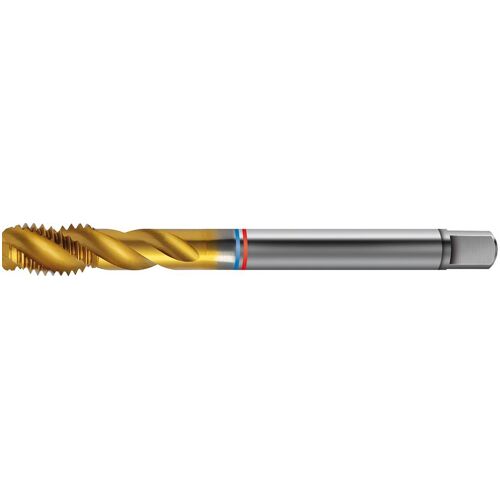

Strojní závitník TANDEM FAT DIN374 HSS-PM TiN tvar C 6H M16x1,5 FORMAT
Strojní závitník na slepé otvory. Závit x stoupání M16 x 1,50 mm; celková délka 100 mm; O stopky 12 mm. HSS-PM; TiN; tvar C; tolerance 6H. Pro metrické jemné závity podle DIN 13.
Za nákup tohoto produktu lze získat:21 bodů
Tento produkt lze získat za:2 081 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit x stoupání M16 x 1,50 mm; celková délka 100 mm; O stopky 12 mm. HSS-PM; TiN; tvar C; tolerance 6H. Pro metrické jemné závity podle DIN 13.
M16 x 1,50 mmZávit x stoupání
100 mmCelková délka
12 mmO stopky
9 mmČtyřhran stopky
Vlastnosti a provedení
Univerzální závitník s širokým spektrem použití pro metrické jemné závity podle DIN 13.
Použití
Na metrické jemné závity podle DIN 13.
Technické údaje
| Závit x stoupání | M16 x 1,50 mm |
|---|---|
| Celková délka | 100 mm |
| O stopky | 12 mm |
| Čtyřhran stopky | 9 mm |
| Ř jádrového otvoru | 14,5 mm |
| Povrchová úprava | TiN |
|---|---|
| Materiál nástroje | HSS-PM |
| Tvar | C |
| Tolerance závitu | 6H |
| Norma | DIN 374 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 12 |
| Ocel < 1000 N/mm2 | 10 |
| Ocel < 1400 N/mm2 | 8 |
| Nerezové oceli – feritické / martenzitické | 6 |
| Nerezové oceli – austenitické | 5 |
| Nerezové oceli – duplexní | 4 |
| Litina GG/GTS | 10 |
| Litina GGG | 8 |
| Hliník < 8 % Si | 15 |
| Hliník > 8 % Si | 15 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Závit x stoupání | Celková délka | O stopky |
|---|---|---|---|
| BO-E-17970022 | M14 x 1,00 mm | 100 mm | 11 mm |
| BO-E-17970023 | M14 x 1,50 mm | 100 mm | 11 mm |
| BO-E-17970027 | M18 x 1,50 mm | 110 mm | 14 mm |
| BO-E-17970029 | M20 x 1,50 mm | 125 mm | 16 mm |
| Typ závitu | MF |
| Průměr závitu | M16 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
