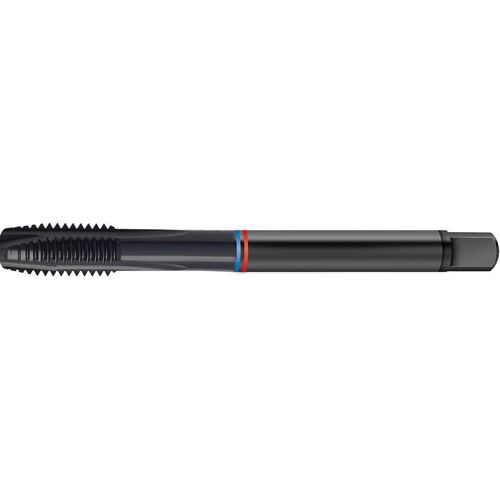

Strojní závitník TANDEM FAT DIN376 HSS-Co5 černěný typ N 6H tvar B M10 FORMAT
Strojní závitník na průchozí otvory. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5; s úpravou párou; tvar B; tolerance 6H.
Za nákup tohoto produktu lze získat:5 bodů
Tento produkt lze získat za:454 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5; s úpravou párou; tvar B; tolerance 6H.
M10Rozměr závitu
1,5 mmStoupání
100 mmCelková délka
7 mmO stopky
Vlastnosti a provedení
M2–M10 DIN 371 se zesílenou stopkou. M12–M20 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13.
Technické údaje
| Rozměr závitu | M10 |
|---|---|
| Stoupání | 1,5 mm |
| Celková délka | 100 mm |
| O stopky | 7 mm |
| Čtyřhranná stopka | 5,5 mm |
| Ř jádrového otvoru | 8,5 mm |
| Norma | DIN 376 |
|---|---|
| Povrchová úprava | s úpravou párou |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | N |
| Tvar | B |
| Tolerance závitu | 6H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 12 |
| Ocel < 1000 N/mm2 | 10 |
| Ocel < 1400 N/mm2 | 8 |
| Nerezové oceli – feritické / martenzitické | 8 |
| Nerezové oceli – austenitické | 6 |
| Nerezové oceli – duplexní | 5 |
| Litina GG/GTS | 15 |
| Litina GGG | 12 |
| Hliník < 8 % Si | 15 |
| Hliník > 8 % Si | 15 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16610060 | M6 | 1 mm | 80 mm |
| BO-E-16610080 | M8 | 1,25 mm | 90 mm |
| BO-E-16610120 | M12 | 1,75 mm | 110 mm |
| BO-E-16610140 | M14 | 2 mm | 110 mm |
| Typ závitu | M |
| Průměr závitu | M10 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
