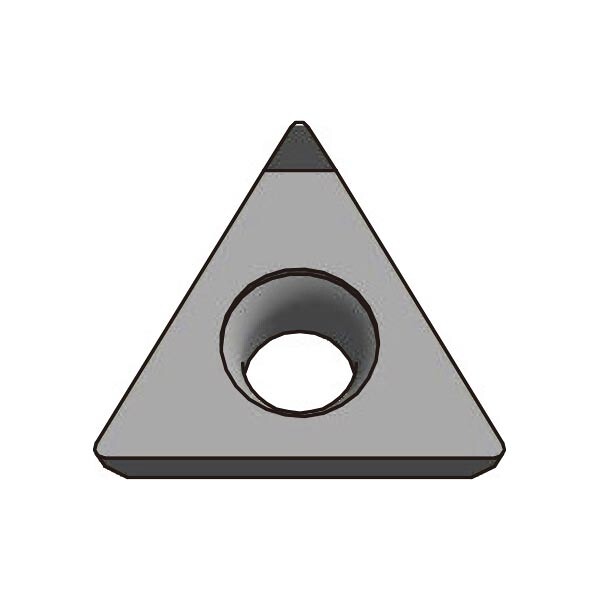

TCGW 110302-1-NL-05 PD20

TCGW 110302-1-NL-05 PD20 - soustružnická destička PCD výrobce Achteck pro soustružení neželezných materiálů. Konkrétní varianta je dodávána v jakosti PD20. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 7°.

Jakost PD20 je určena pro obrábění hliníku a jeho slitin, včetně hrubování slitin s vysokým obsahem křemíku. Katalog uvádí také použití na grafit a tvrdokovové válce.

Použití a technické vlastnosti

Destička používá pevně připojenou řeznou část ze supertvrdého materiálu. Přesné osazení a identifikace jednotlivých špiček usnadňují správné využití břitů a jejich kontrolu při výměně.

Technické parametry

• Výrobce: Achteck
• Označení: TCGW 110302-1-NL-05 PD20
• Provedení destičky podle úhlu hřbetu: pozitivní (7°)
• Jakost: PD20
• Tvar destičky: trojúhelníková
• Vrcholový úhel: 60°
• Řezný materiál: polykrystalický diamant (PCD)
• Oblast použití jakosti ISO: N01-N20
• Zrnitost PCD: směsná, 2-30 mikrometrů
• Počet řezných hran: 1
• Konstrukce destičky: NL
• Úhel čela: 5°
• Rohový rádius RE: 0,2 mm
• Úhel čela: 5°
• Průměr vepsané kružnice IC: 6,35 mm
• Tloušťka destičky S: 3,18 mm
• Délka řezné hrany LE: 3,0 mm
• Průměr otvoru D1: 2,8 mm
• Úhel hřbetu AN: 7°

Rozsahy řezných parametrů

• Doporučený posuv: 0,03-0,2 mm/ot
• Doporučená hloubka řezu ap: 0,05-0,5 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
