TDMT 150508R-MM3 AP403M

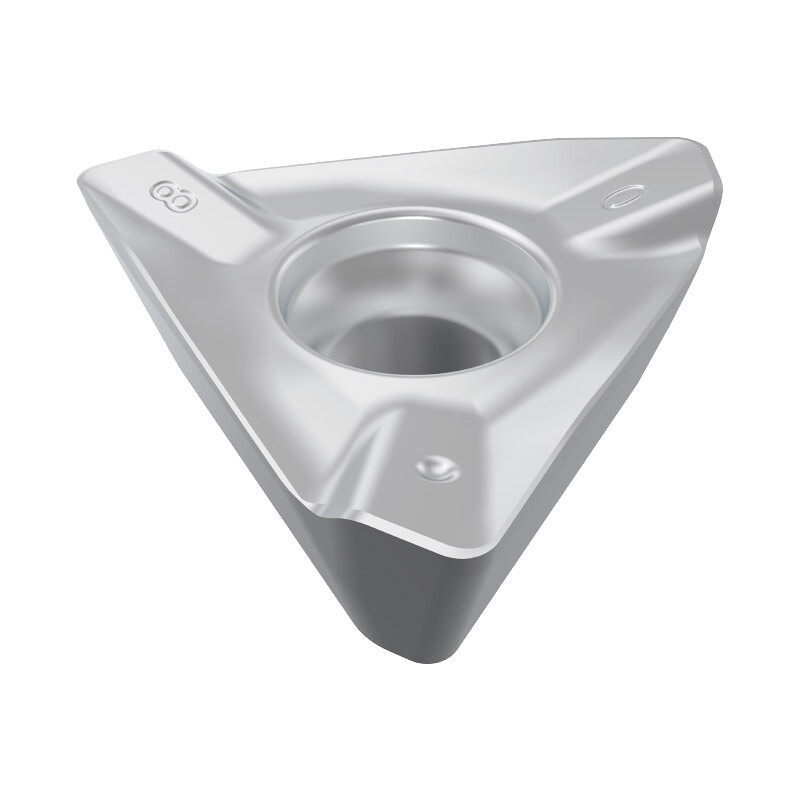

TDMT 150508R-MM3 AP403M - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AP403M. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 15°.

Houževnatá jakost se silným povlakem pro hrubování korozivzdorné oceli za zhoršených podmínek. Použitelná také na žárupevné a titanové slitiny při nižších řezných rychlostech.

Ostrá geometrie s nízkými řeznými silami pro oceli, korozivzdorné oceli a žárupevné slitiny, včetně méně tuhých aplikací.

Použití a technické vlastnosti

Pozitivní destička TD15 nabízí tři řezné hrany a krátkou hladicí část. Kladný úhel čela a šroubovitá geometrie podporují lehký řez při frézování osazení. Lisovaná a broušená provedení nelze zaměnit z hlediska přesnosti; rozhoduje konkrétní označení destičky.

Technické parametry

• Výrobce: Achteck
• Označení: TDMT 150508R-MM3 AP403M
• Provedení destičky podle úhlu hřbetu: pozitivní (15°)
• Jakost: AP403M
• Povlak / provedení jakosti: PVD
• Geometrie: MM3
• Rozměr L: 15,1 mm
• Průměr vepsané kružnice IC: 11,4 mm
• Tloušťka destičky S: 5,56 mm
• Rohový rádius RE: 0,8 mm
• Délka hladicí hrany BS: 1,5 mm
• Průměr otvoru D1: 4,4 mm
• Úhel hřbetu AN: 15°

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
