TDMT 150516R-MM4 AP351M

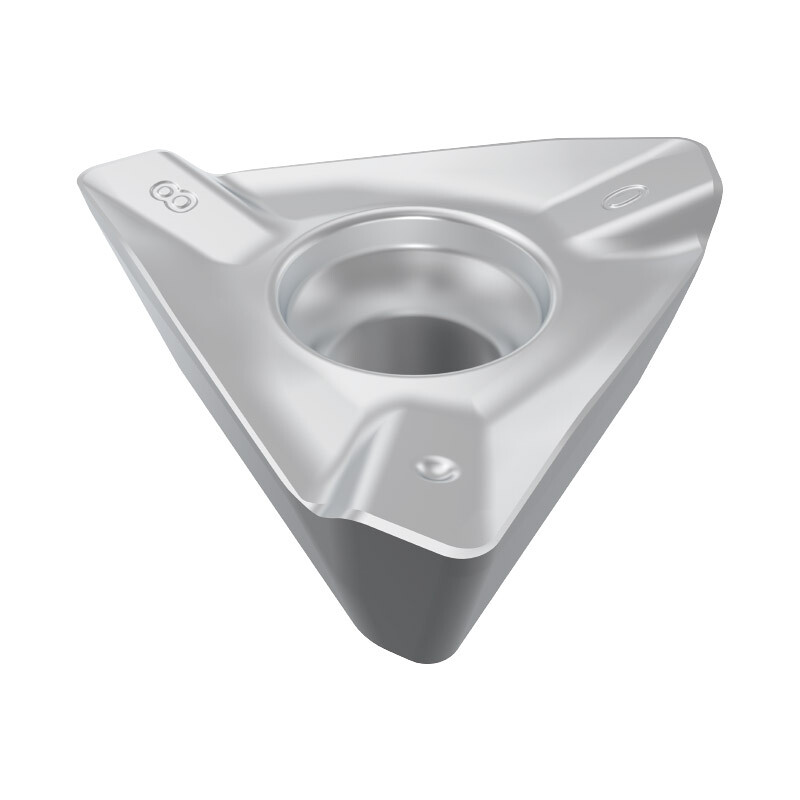

TDMT 150516R-MM4 AP351M - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AP351M. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 15°.

Jakost pro ocel a korozivzdornou ocel při horších podmínkách a nízkých až středních rychlostech. Vhodná i pro polodokončování a lehké hrubování žárupevných a titanových slitin.

Univerzální geometrie pro střední frézování se širokým rozsahem použití.

Použití a technické vlastnosti

Pozitivní destička TD15 nabízí tři řezné hrany a krátkou hladicí část. Kladný úhel čela a šroubovitá geometrie podporují lehký řez při frézování osazení. Lisovaná a broušená provedení nelze zaměnit z hlediska přesnosti; rozhoduje konkrétní označení destičky.

Technické parametry

• Výrobce: Achteck
• Označení: TDMT 150516R-MM4 AP351M
• Provedení destičky podle úhlu hřbetu: pozitivní (15°)
• Jakost: AP351M
• Povlak / provedení jakosti: PVD
• Geometrie: MM4
• Rozměr L: 14,9 mm
• Průměr vepsané kružnice IC: 11,4 mm
• Tloušťka destičky S: 5,6 mm
• Rohový rádius RE: 1,6 mm
• Délka hladicí hrany BS: 0,9 mm
• Průměr otvoru D1: 4,4 mm
• Úhel hřbetu AN: 15°

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
