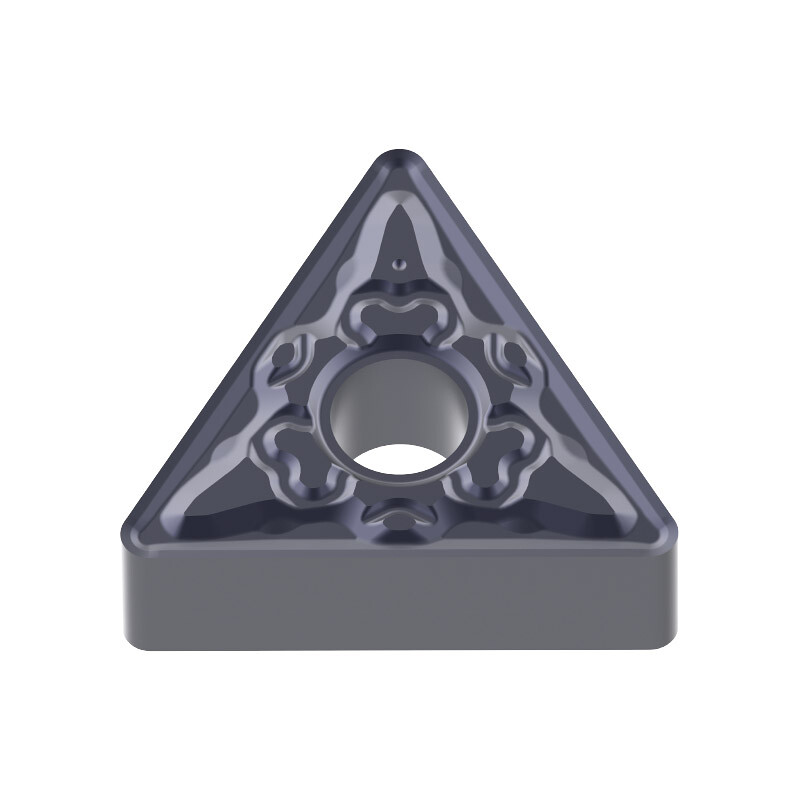

TNMG 160404E-MC3 AP301M

TNMG 160404E-MC3 AP301M - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AP301M. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost pro obrábění menších součástí z oceli a korozivzdorné oceli, s odolností proti nárůstku. U žárupevných slitin je doporučena pro nižší rychlosti a lehce přerušovaný řez.

Ostrá geometrie pro střední soustružení korozivzdorné oceli, s nízkými řeznými silami a širokým rozsahem lámání třísky.

Použití a technické vlastnosti

Jakost AP301M využívá submikronový tvrdokov a nanovrstvený PVD povlak. Pro soustružení korozivzdorných ocelí kombinuje odolnost proti opotřebení a vyštipování s hladkým povrchem, který omezuje nárůstek. Výrobce uvádí použití v souvislém i přerušovaném řezu.

Technické parametry

• Výrobce: Achteck
• Označení: TNMG 160404E-MC3 AP301M
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AP301M
• Tvar destičky: trojúhelníková
• Vrcholový úhel: 60°
• Jmenovitý úhel hřbetu: 0°
• Provedení řezného materiálu / povlak: PVD
• Oblast použití jakosti ISO: M25 (M15-M35); S25 (S15-S35)
• Geometrie / utvářeč třísky: MC3
• Rohový rádius RE: 0,40 mm
• Průměr vepsané kružnice IC: 9,525 mm
• Tloušťka destičky S: 4,76 mm
• Průměr otvoru D1: 3,81 mm

Rozsahy řezných parametrů

• Doporučený posuv: 0,08-0,22 mm/ot
• Doporučená hloubka řezu ap: 0,32-4,10 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
