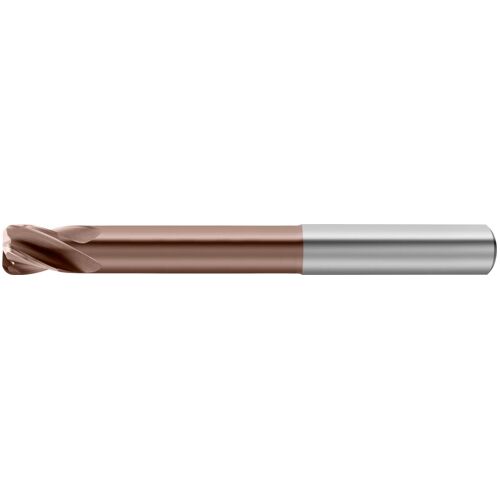

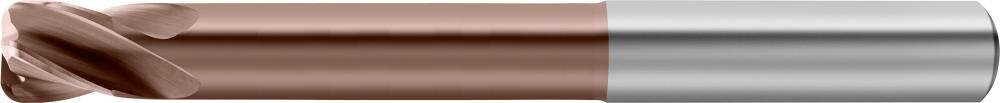

Toroidní fréza z masivn. tvrdokovu 10,0mm Z4 ER 1,5 mm Perrox typ H extra dlouhá G-Mold 65
Toroidní fréza s 30° stoupáním šroubovice. O d1 = h10 10 mm; rohový rádius r 1,5 mm; délka ostří l2 10 mm. Signum; typ H.
Za nákup tohoto produktu lze získat:42 bodů
Tento produkt lze získat za:4 200 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Toroidní fréza s 30° stoupáním šroubovice. O d1 = h10 10 mm; rohový rádius r 1,5 mm; délka ostří l2 10 mm. Signum; typ H.
10 mmO d1 = h10
1,5 mmRohový rádius r
10 mmDélka ostří l2
9,5 mmO krčku d3
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva. Podbroušení krčku, se zubem na střed.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.
Technické údaje
| O d1 = h10 | 10 mm |
|---|---|
| Rohový rádius r | 1,5 mm |
| Délka ostří l2 | 10 mm |
| O krčku d3 | 9,5 mm |
| Celková délka l1 | 100 mm |
|---|---|
| O stopky d2 = h6 | 10 mm |
| Povrchová úprava | Signum |
| Typ nástroje | H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 200 |
| Ocel < 1000 N/mm2 | 200 |
| Litina GG/GTS | 185 |
| Litina GGG | 125 |
| Kalená ocel < 55 HRC | 90 |
| Kalená ocel < 60 HRC | 70 |
| Kalená ocel > 60 HRC | 54 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,025 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12871010 | 10 mm |
| BO-E-12871020 | 10 mm |
| BO-E-12871005 | 10 mm |
| BO-E-12871030 | 10 mm |
| Průměr [mm] | 10,00 |
| Řezná délka [mm] | 10,00 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 10,00 |
| Počet zubů | 4-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 100,00 |
| Materiál nástroje | Tvrdokov |
| Typ frézy | S rádiusem |
| Výrobce | GÜHRING |
