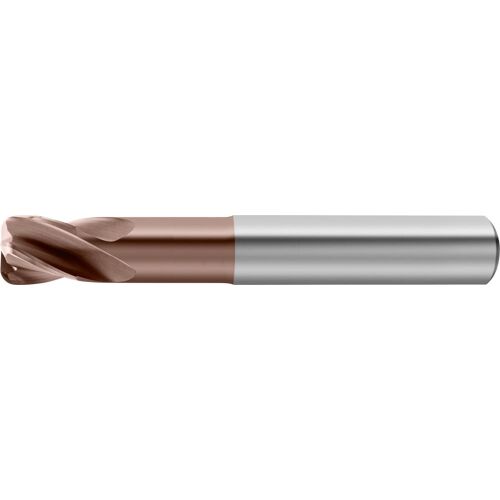

Toroidní fréza z masivní. tvrdokovu 4,0mm Z4 ER 0,2mm Perrox typH v.n. krátká G-Mold 65T G
Toroidní fréza s 30° stoupáním šroubovice. O d1 = h10 4 mm; rohový rádius r 0,2 mm; délka ostří l2 4 mm. Signum.
Za nákup tohoto produktu lze získat:23 bodů
Tento produkt lze získat za:2 300 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Toroidní fréza s 30° stoupáním šroubovice. O d1 = h10 4 mm; rohový rádius r 0,2 mm; délka ostří l2 4 mm. Signum.
4 mmO d1 = h10
0,2 mmRohový rádius r
4 mmDélka ostří l2
3,8 mmO krčku d3
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva. Podbroušení krčku, se zubem na střed.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.
Technické údaje
| O d1 = h10 | 4 mm |
|---|---|
| Rohový rádius r | 0,2 mm |
| Délka ostří l2 | 4 mm |
| O krčku d3 | 3,8 mm |
| Celková délka l1 | 57 mm |
| O stopky d2 = h6 | 6 mm |
| Povrchová úprava | Signum |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 200 |
| Ocel < 1000 N/mm2 | 200 |
| Litina GG/GTS | 185 |
| Litina GGG | 125 |
| Kalená ocel < 55 HRC | 90 |
| Kalená ocel < 60 HRC | 70 |
| Kalená ocel > 60 HRC | 54 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,022 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12840305 | 3 mm |
| BO-E-12840303 | 3 mm |
| BO-E-12840405 | 4 mm |
| BO-E-12840505 | 5 mm |
| Průměr [mm] | 4,00 |
| Řezná délka [mm] | 4,00 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 6,00 |
| Počet zubů | 4-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 57,00 |
| Materiál nástroje | Tvrdokov |
| Typ frézy | S rádiusem |
| Výrobce | GÜHRING |
