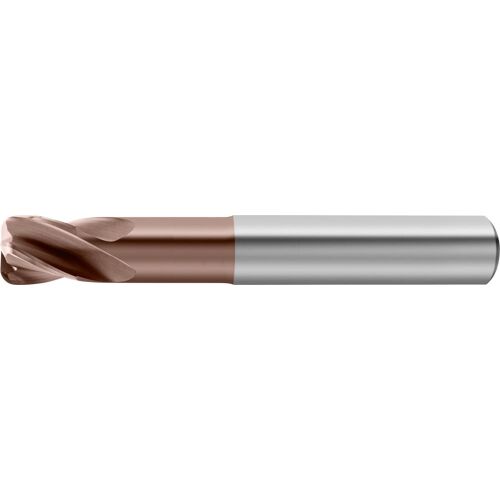

Toroidní fréza z tvrdokovu 8,0mm Z4 ER 1,0mm Perrox typ H v.n. krátká G-Mold 65T GÜHRING
Toroidní fréza s 30° stoupáním šroubovice. O d1 = h10 8 mm; rohový rádius r 1 mm; délka ostří l2 8 mm. Signum; typ H.
Za nákup tohoto produktu lze získat:27 bodů
Tento produkt lze získat za:2 743 bodů
Dostupnost:Skladem externě: expedice do 48h (2 ks)
Bližší informace o dostupnosti po
Toroidní fréza s 30° stoupáním šroubovice. O d1 = h10 8 mm; rohový rádius r 1 mm; délka ostří l2 8 mm. Signum; typ H.
8 mmO d1 = h10
1 mmRohový rádius r
8 mmDélka ostří l2
7,7 mmO krčku d3
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva. Podbroušení krčku, se zubem na střed.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.

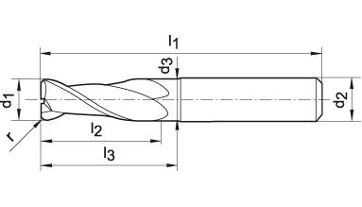

Technické údaje
| O d1 = h10 | 8 mm |
|---|---|
| Rohový rádius r | 1 mm |
| Délka ostří l2 | 8 mm |
| O krčku d3 | 7,7 mm |
| Celková délka l1 | 63 mm |
|---|---|
| O stopky d2 = h6 | 8 mm |
| Povrchová úprava | Signum |
| Typ nástroje | H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 200 |
| Ocel < 1000 N/mm2 | 200 |
| Litina GG/GTS | 185 |
| Litina GGG | 125 |
| Kalená ocel < 55 HRC | 90 |
| Kalená ocel < 60 HRC | 70 |
| Kalená ocel > 60 HRC | 54 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,023 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12840620 | 6 mm |
| BO-E-12840803 | 8 mm |
| BO-E-12840820 | 8 mm |
| BO-E-12841003 | 10 mm |
| Průměr [mm] | 8,00 |
| Řezná délka [mm] | 8,00 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 8,00 |
| Počet zubů | 4-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 63,00 |
| Materiál nástroje | Tvrdokov |
| Typ frézy | S rádiusem |
| Výrobce | GÜHRING |
