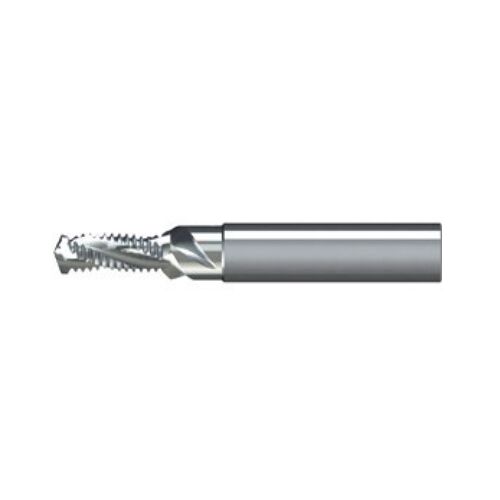

Tříbřitá vrtací závitová fréza M12x1,75 2,5xD IK, VHM, BGF3, JBO

Tříbřitá konstrukce spojuje vrtání, zahloubení 45° a frézování závitu. Používá se především v krátkotřískových materiálech, zejména v šedé litině. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. Tři břity podporují výkon a vystředění nástroje.
Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku.
Parametry: Označení varianty: BGF3 M12 2,5xD IK; Stoupání P [mm]: 1,75; l1 [mm]: 31,25; Celková délka l2 [mm]: 90; Minimální délka l3 [mm]: 45; Průměr stopky d2 [mm]: 14; Průměr zahloubení ds [mm]: 12,6; Délka ls [mm]: 32,7; Délka lsz [mm]: 30,8; Průměr vrtací části dk [mm]: 10,25; Délka l6 [mm]: 1,5; Počet drážek z: 3; Provedení hloubky: 2,5 × D; Chlazení: vnitřní přívod chladicí kapaliny; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: DIN 13; Směr vyráběného závitu: pravý i levý podle programu CNC.
