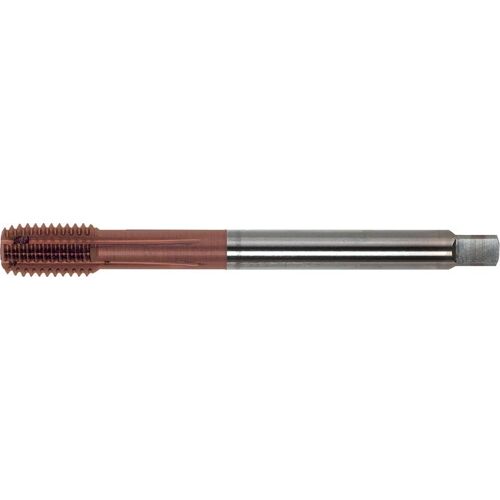

Tvářecí závitník DIN371 TiCN tvar C M8 GÜHRING 9020120080000
Strojní tvářecí závitníky. Závit M8; stoupání 1,25 mm; celková délka 90 mm. TiCN; DIN 371; s vyztuženou stopkou. Pro běžné metrické závity dle DIN 13.
Vlastnosti a provedení
S přívodnou délkou ve tvaru C (2-3 chody).
M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz.
Upozornění
Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení.
Technické údaje
| Rozměr závitu | M8 |
|---|---|
| Stoupání | 1,25 mm |
| Celková délka | 90 mm |
| O stopky | 8 mm |
| Čtyřhran stopky | 6,2 mm |
| Ř jádrového otvoru | 7,4 mm |
|---|---|
| Norma | DIN 371 |
| Provedení | s vyztuženou stopkou |
| Povrchová úprava | TiCN |
| Tvar | C |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 15 |
| Ocel < 1000 N/mm2 | 15 |
| Ocel < 1400 N/mm2 | 12 |
| Nerezové oceli – feritické / martenzitické | 6 |
| Nerezové oceli – austenitické | 8 |
| Titan > 850 N/mm2 | 6 |
| Hliník < 8 % Si | 17 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-17840003 | M4 | 0,7 mm | 63 mm |
| BO-E-17840005 | M5 | 0,8 mm | 70 mm |
| BO-E-17840007 | M6 | 1 mm | 80 mm |
| BO-E-17840011 | M10 | 1,5 mm | 100 mm |
| Typ závitu | M |
| Průměr závitu | M8 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Tvářecí |
| Obráběný materiál | P - Ocel, M - Nerez, N - Neželezný materiál, S - Superslitiny |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Výrobce | GÜHRING |
