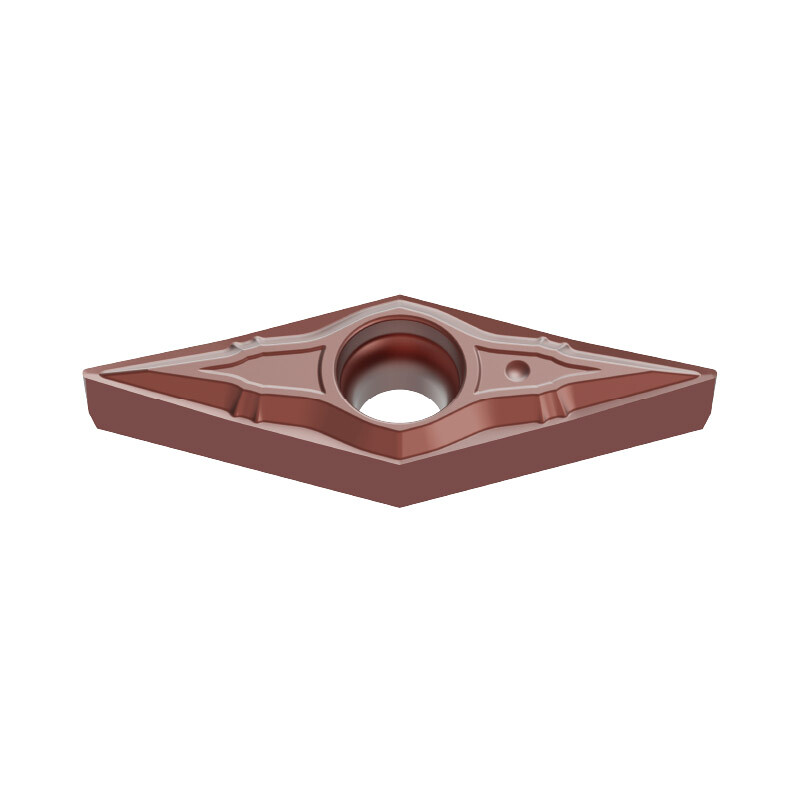

VBGT 160402E-UF AP100S

VBGT 160402E-UF AP100S - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AP100S. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 5°.

První volba pro žárupevné slitiny. Vysoká tvrdost a odolnost proti plastické deformaci podporují odolnost břitu proti opotřebení.

Použití a technické vlastnosti

Jakost AP100S je určena pro soustružení vysokoteplotních žárupevných slitin a pro dokončování korozivzdorných ocelí při vyšších řezných rychlostech. Submikronový tvrdokovový substrát a nanovrstvený PVD povlak podporují tvrdost, odolnost proti oxidaci a opotřebení. Dodatečně upravený hladký povrch omezuje tvorbu nárůstku.

Geometrie E-UF je určena pro velmi jemné dokončování a dokončování s malým posuvem a malou hloubkou řezu. Obvodově broušené provedení podporuje rozměrovou přesnost a kontrolu třísky. Konkrétní materiál obrobku se volí podle osazené jakosti.

Technické parametry

• Výrobce: Achteck
• Označení: VBGT 160402E-UF AP100S
• Provedení destičky podle úhlu hřbetu: pozitivní (5°)
• Jakost: AP100S
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 35°
• Provedení řezného materiálu / povlak: PVD
• Oblast použití jakosti ISO: S10 (S05-S20)
• Geometrie / utvářeč třísky: UF
• Rohový rádius RE: 0,20 mm
• Průměr vepsané kružnice IC: 9,52 mm
• Tloušťka destičky S: 4,76 mm
• Průměr otvoru D1: 4,40 mm
• Úhel hřbetu AN: 5°

Rozsahy řezných parametrů

• Doporučený posuv: 0,02-0,15 mm/ot
• Doporučená hloubka řezu ap: 0,20-1,40 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
