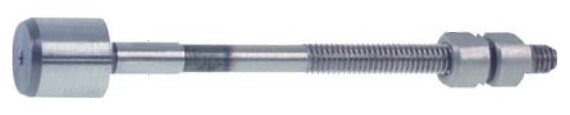

Vodicí čep Typ GZ Bilz, 113800 GZ4/10,00 mm

Provedení:
- Bilz vodící čepy jsou vyráběny ve 3 typech se zřetelem na velikost
- vyrábí se tyto čepy se zřetelem na velikost:
1) pro záhlubník o velikosti 0 v jednodílném provedení pro boční svorkové upínání
2) pro záhlubník o velikosti 1-5 v jednodílném provedení s kontramaticemi
3) pro záhlubník o velikosti 2-5 v dvoudílném provedení, skládá se z fixačního šroubu, vodícího pouzdra a kontramatic

Použití:
- vodící čepy zajišťují dobré vedení záhlubníků
- dobré vedení umožňuje přesné obrábění
- vyrábí se odpovídající velikost čepu pro všechny záhlubníky

Montáž:
- namažte pracovní část čepu
- zastrčte ho do otvoru záhlubníku
- našroubujte matici, nastavte toleranci a kontrujte matici
- vodícím čepem se při správném sestavení musí dát lehce pohybovat
- při běžných podmínkách je tolerance 0,1 mm

Upozornění:
- u tvrdokovových záhlubníků (113050) musí být mezi vodící čep a tvrdokovový
břit namontována distanční podložka

Rozsah dodávky:
- vodící čep s distanční podložkou

d1 - velikost (mm): GZ4/10,00
l1 - celková délka čepu (mm): 88
l2 - délka pracovní části čepu (mm): 12
