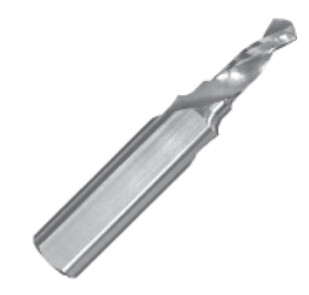

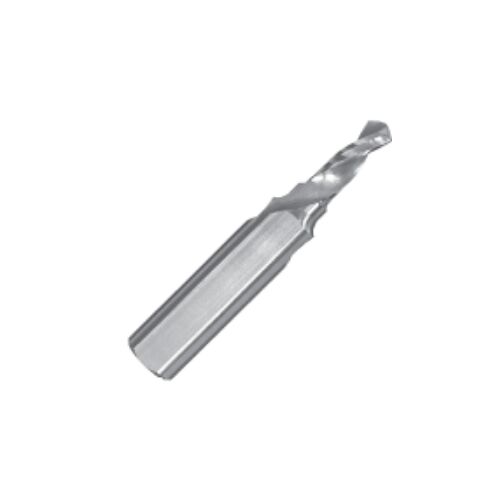

Vrták středicí DIN 332/2-DB M6 5,0/6,4 HSS-E s ploškou, řada 0284, Magafor

Pracovní popis k ověření: Ceník označuje formu jako DB, katalog u této řady uvádí DS. Popis používá označení DS podle katalogu; formu je třeba potvrdit.

Kombinovaný středicí a stupňovitý vrták Magafor 0284 M6

Další označení: kombinovaný vrták pro středění a předvrtání.

Použití

Pro kombinované středění a přípravu otvoru pro závit zvolené jmenovité velikosti.

Konstrukce a vlastnosti

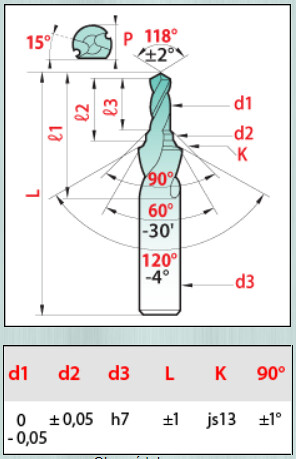

Konstrukce sdružuje několik průměrů a stupňovitý profil DS podle katalogového výkresu.

Technické parametry

• Materiál nástroje: kobaltová rychlořezná ocel HSS-E (HSS-Co)


• Jmenovitý závit / velikost šroubu: M6


• Průměr d1 podle výkresu: 5 mm


• Průměr upínací stopky d2: 6,4 mm


• Průměr d3 podle výkresu: 12,5 mm


• Celková délka L: 71 mm


• Pracovní délka l1 podle výkresu: 33 mm


• Délka / dosah l2 podle výkresu: 18,9 mm


• Délka l3 podle výkresu: 16 mm


• Rozměr upínací plošky P: 10,45 mm


• Rozměr ochranného zahloubení K: 9,1 mm


• Tvar / profil: DS


• Norma / rozměrová řada: DIN 332/2


• Upnutí: s upínací ploškou
