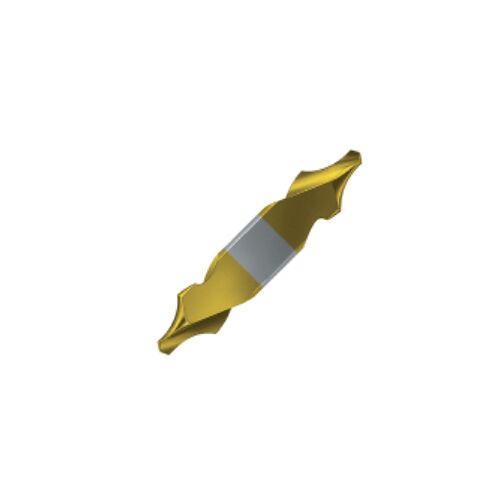

Vrták středicí DIN333-R 8,0x3,15x50 R8,0 HSS-E/TiN, řada 0891, Magafor

Středicí vrták Magafor 0891 O 3,15 mm / těleso 8 mm TiN. Další označení: středicí navrtávák. Pro zhotovování středicích otvorů a přípravu obrobku pro následné přesné obrábění.

Rádiusový profil R poskytuje přesné dosednutí upínacího hrotu, omezuje vrubový účinek a současně chrání středicí otvor. Těleso je opatřeno upínací ploškou. Provedení s povlakem TiN je samostatnou variantou nástroje; rozměrové parametry se vztahují k uvedenému kódu.

• Materiál nástroje: kobaltová rychlořezná ocel HSS-E (HSS-Co)
• Průměr tělesa D: 8 mm
• Průměr středicího hrotu d: 3,15 mm
• Celková délka L: 50 mm
• Délka středicího hrotu l: 8 až 8,5 mm
• Poloměr R podle výkresu: 8 mm
• Rozměr upínací plošky P: 6,95 mm
• Povlak: TiN
• Tvar / profil: R
• Norma / rozměrová řada: DIN 333-R / NFE 66051-R
