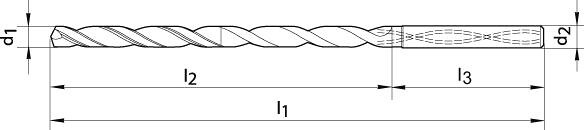

Spirálový vrták, TK, válcová stopka. O d1 = m7 3,9 mm; délka spirály l2 64 mm; délka stopky l3 36 mm. Tvrdokov; Fire. Pro přesné souosé otvory s přísnými tolerancemi O a dobrou kvalitou povrchu.
3,9 mmO d1 = m7
64 mmDélka spirály l2
36 mmDélka stopky l3
102 mmCelková délka
Vlastnosti a provedení
Pravořezný, speciální zábrus Se zkrutovým vnitřním chlazením přes lamely. Běžný boční úhel čela, silnější tloušťka jádra a žádné stoupání šroubovice. Vrták vykazuje velmi dobré samočinně středicí vlastnosti, vytváří krátké třísky i při obrábění materiálů vytvářejících dlouhé třísky.
Použití
Pro přesné souosé otvory s přísnými tolerancemi O a dobrou kvalitou povrchu. Vhodný k vrtání hlubokých otvorů do 12 x D s vyššími řeznými hodnotami. Zejména pro efektivní výrobu hlubokých otvorů do oceli, litiny a neželezných kovů.
Technické údaje
| O d1 = m7 | 3,9 mm |
|---|
| Délka spirály l2 | 64 mm |
|---|
| Délka stopky l3 | 36 mm |
|---|
| Celková délka | 102 mm |
|---|
| O stopky d2 = h6 | 6 mm |
|---|
| Povrchová úprava | Fire |
|---|
| Materiál nástroje | tvrdokov |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 110 |
|---|
| Ocel < 1000 N/mm2 | 88 |
|---|
| Ocel < 1400 N/mm2 | 70 |
|---|
| Nerezové oceli – feritické / martenzitické | 60 |
|---|
| Nerezové oceli – austenitické | 55 |
|---|
| Nerezové oceli – duplexní | 45 |
|---|
| Litina GG/GTS | 120 |
|---|
| Litina GGG | 90 |
|---|
| Hliník < 8 % Si | 150 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Ocel < 1000 N/mm2 | Posuv f | 0,125 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = m7 | Celková délka |
|---|
| BO-E-12280370 | 3,7 mm | 90 mm |
|---|
| BO-E-12280380 | 3,8 mm | 102 mm |
|---|
| BO-E-12280400 | 4 mm | 102 mm |
|---|
| BO-E-12280410 | 4,1 mm | 102 mm |
|---|
