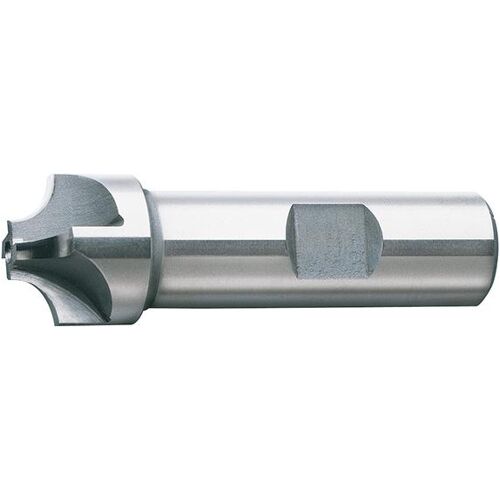

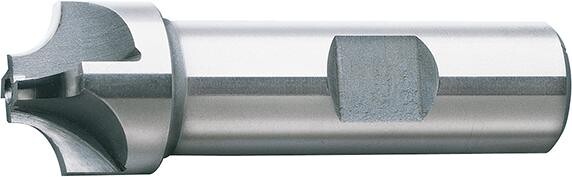

Vydutá fréza DIN6518 HSSCo8 TiCN tvar B 6mm FORMAT
Čtvrtkruhová profilová fréza (vydutá fréza). Rádius r = H11 6 mm; největší O d1 20 mm; nejmenší O d3 = js14 8 mm. HSSCo8; bez povlaku; tvar B; DIN 6518. Pro zaoblování vnějších hran a výrobě poloměrů.
Za nákup tohoto produktu lze získat:15 bodů
Tento produkt lze získat za:1 453 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Čtvrtkruhová profilová fréza (vydutá fréza). Rádius r = H11 6 mm; největší O d1 20 mm; nejmenší O d3 = js14 8 mm. HSSCo8; bez povlaku; tvar B; DIN 6518. Pro zaoblování vnějších hran a výrobě poloměrů.
6 mmRádius r = H11
20 mmnejvětší O d1
8 mmnejmenší O d3 = js14
67 mmCelková délka l1
Vlastnosti a provedení
Vydutá.
Použití
Používá se k zaoblování vnějších hran a výrobě poloměrů.
Technické údaje

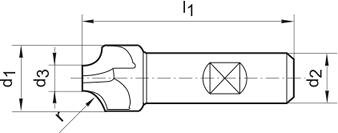

| Rádius r = H11 | 6 mm |
|---|---|
| největší O d1 | 20 mm |
| nejmenší O d3 = js14 | 8 mm |
| Celková délka l1 | 67 mm |
| O stopky d2 = h6 | 16 mm |
| Počet zubů | 4 |
|---|---|
| Povrchová úprava | bez povlaku |
| Materiál nástroje | HSSCo8 |
| Tvar | B |
| Norma | DIN 6518 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 32 |
| Ocel < 1000 N/mm2 | 13 |
| Nerezové oceli – feritické / martenzitické | 14 |
| Nerezové oceli – austenitické | 12 |
| Litina GG/GTS | 24 |
| Litina GGG | 30 |
| Hliník > 8 % Si | 45 |
| Měď a slitiny mědi | 28 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 1000 N/mm2 | Posuv f | 0,068 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rádius r = H11 |
|---|---|
| BO-E-22620400 | 4 mm |
| BO-E-22620500 | 5 mm |
| BO-E-22620800 | 8 mm |
| BO-E-22621000 | 10 mm |
| Výrobce | FORMAT |
