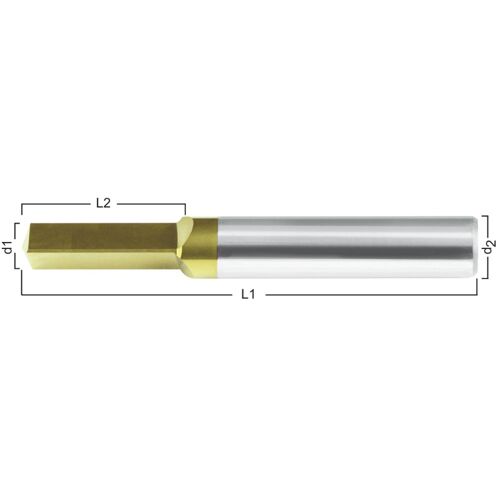

Vytahovač závitníků TK Z3 M4 FORMAT
Vyvrtávač závitníků. O d1 h10 3,3 mm; závit M4; celková délka 50 mm. Tvrdokov; TiN.
Použití
Vyvrtání musí proběhnout v suchém stavu při cca. 1500–-3500 ot/min. Díky použití vhodného vyvrtávače závitníků se jádro závitníku rychle vyvrtá a zbytky závitníků lze bez problémů z vyvrtaného otvoru odstranit ofukem. Obrobek se musí velmi stabilně upnout, aby při vyšších otáčkách nedošlo k jeho posuvu. Pokud by se měl závitník zalomit našikmo, je nejprve nutné vytvořit centrovací prostor několika opakovanými návrty vyvrtávače závitníků. Teprve poté lze začít s vyvrtáváním závitníku.
Kromě toho by se třísky měly odstraňovat postupně opakovaným „ofukem“. Krátce před dokončením vyvrtávání lze detekovat vibrace. V tomto případě by se měl vyvrtávač odstranit. Poté lze pomocí jiného závitníku vyřezat nový závit.
Technické údaje
| O d1 h10 | 3,3 mm |
|---|---|
| Rozměr závitu | M4 |
| Celková délka | 50 mm |
| Délka břitu L2 | 15 mm |
| Povrchová úprava | TiN |
| Materiál nástroje | tvrdokov |
Nejbližší varianty řady
| Obj. kód | O d1 h10 | Celková délka |
|---|---|---|
| BO-E-18540500 | 4,2 mm | 50 mm |
| BO-E-18540600 | 5 mm | 50 mm |
| BO-E-18540800 | 6,8 mm | 60 mm |
| BO-E-18541000 | 8,5 mm | 70 mm |
| Výrobce | FORMAT |
