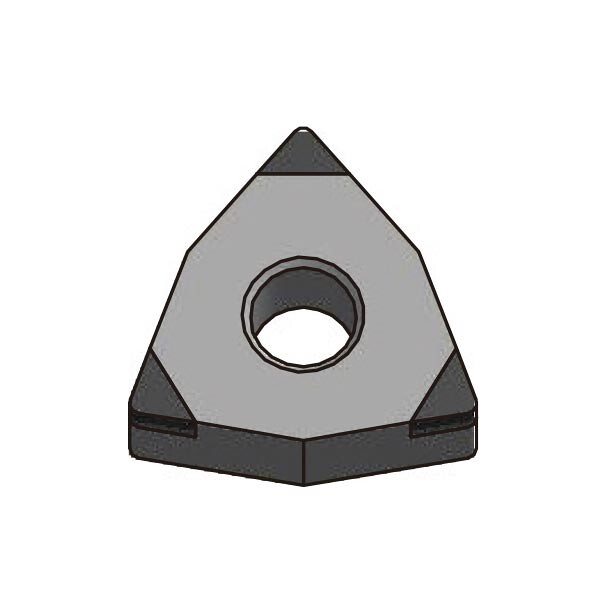

WNGA 080408-S01020-SL-3 PB60

WNGA 080408-S01020-SL-3 PB60 - soustružnická destička PCBN výrobce Achteck pro soustružení tvrdých materiálů. Konkrétní varianta je dodávána v jakosti PB60. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost PB60 se středním obsahem CBN je určena pro přerušované soustružení kalených ocelí a souvislý řez při střední rychlosti. Katalog uvádí také použití na součásti z práškové metalurgie a šedou litinu.

Provedení S spojuje ochrannou fazetku se zaoblením ostří.

Použití a technické vlastnosti

PCBN PB60 je houževnatá jakost pro středně přerušované soustružení kalených ocelí. Výrobce uvádí rovněž souvislé a přerušované obrábění litiny a materiálů práškové metalurgie; nastavení musí odpovídat konkrétnímu materiálu.

Destička používá pevně připojenou řeznou část ze supertvrdého materiálu. Přesné osazení a identifikace jednotlivých špiček usnadňují správné využití břitů a jejich kontrolu při výměně.

Technické parametry

• Výrobce: Achteck
• Označení: WNGA 080408-S01020-SL-3 PB60
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: PB60
• Tvar destičky: trigon
• Vrcholový úhel: 80°
• Jmenovitý úhel hřbetu: 0°
• Řezný materiál: polykrystalický kubický nitrid boru (PCBN)
• Obsah CBN: střední
• Oblast použití jakosti ISO: H10-H25
• Úprava řezné hrany: S01020
• Šířka fazetky: 0,1 mm
• Úhel fazetky: 20°
• Konstrukce destičky: SL
• Počet řezných hran: 3
• Rohový rádius RE: 0,8 mm
• Průměr vepsané kružnice IC: 12,7 mm
• Tloušťka destičky S: 4,76 mm
• Délka řezné hrany LE: 2,2 mm
• Průměr otvoru D1: 5,16 mm

Rozsahy řezných parametrů

• Doporučený posuv: 0,03-0,3 mm/ot
• Doporučená hloubka řezu ap: 0,05-0,5 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
