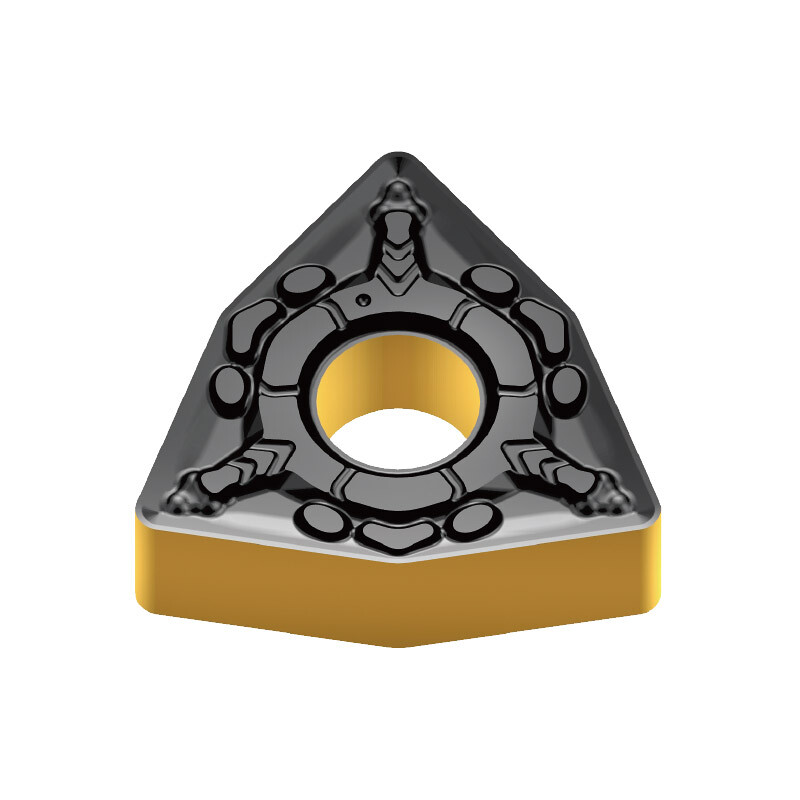

WNMG 080404E-PD3 AT202

WNMG 080404E-PD3 AT202 - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AT202. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Nepovlakovaný cermet s odolností proti nárůstku a vyštipování. Doporučený pro dokončování s požadavkem na kvalitní povrch a nízké řezné síly; použitelný také pro dokončování tvárné litiny.

Geometrie pro střední soustružení oceli s kontrolou třísky při malém i vyšším posuvu a hloubce řezu.

Použití a technické vlastnosti

Cermet AT202 má upravené pojivo a jemnozrnnou tvrdou fázi pro vyšší tvrdost za tepla, odolnost proti tepelným rázům a omezení vyštipování ostří. Je určen pro soustružení uhlíkových a legovaných ocelí; výrobce uvádí také oblast použití na litině. Konkrétní rozsah dokončování a hrubování se řídí zvolenou geometrií destičky.

Utvářeč PD3 je určen pro střední a polodokončovací soustružení oceli. Prostorový profil rozšiřuje oblast spolehlivého lámání třísky, pevnost hrany podporuje stabilitu a kladný úhel čela snižuje řezné síly. Tento úhel čela nenahrazuje údaj o pozitivním či negativním provedení destičky podle hřbetu.

Technické parametry

• Výrobce: Achteck
• Označení: WNMG 080404E-PD3 AT202
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AT202
• Tvar destičky: trigon
• Vrcholový úhel: 80°
• Jmenovitý úhel hřbetu: 0°
• Provedení řezného materiálu / povlak: bez povlaku - cermet
• Oblast použití jakosti ISO: P15 (P10-P20); K15 (K10-K20)
• Geometrie / utvářeč třísky: PD3
• Rohový rádius RE: 0,40 mm
• Průměr vepsané kružnice IC: 12,70 mm
• Tloušťka destičky S: 4,76 mm
• Průměr otvoru D1: 5,16 mm

Rozsahy řezných parametrů

• Doporučený posuv: 0,08-0,22 mm/ot
• Doporučená hloubka řezu ap: 0,40-2,90 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
