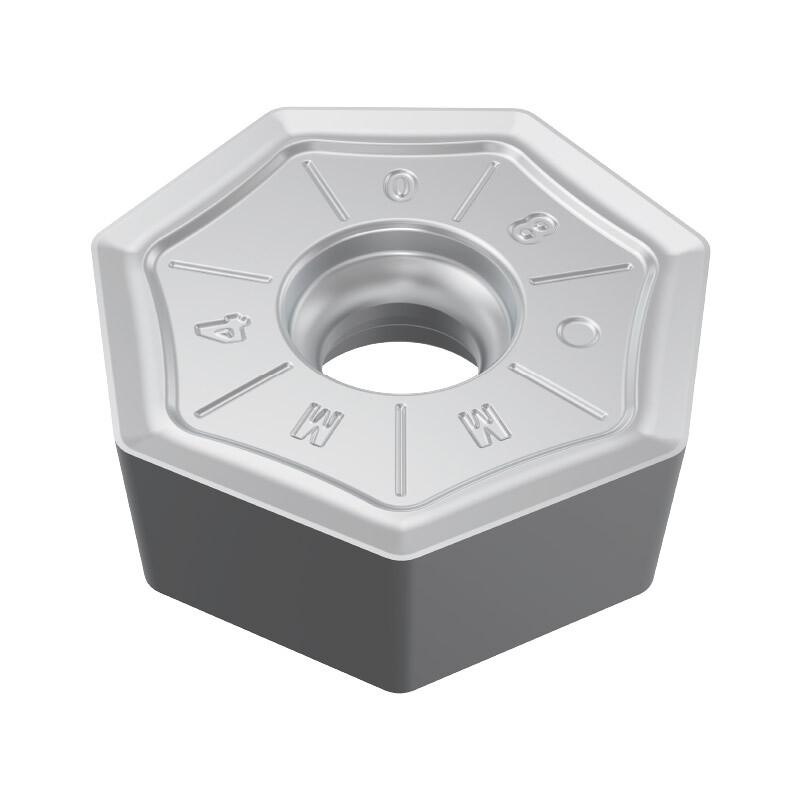

XNMU 090612-MM4 AC301K

XNMU 090612-MM4 AC301K - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AC301K. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost pro polodokončování a hrubování šedé litiny při středních a vyšších rychlostech, zejména za sucha.

Univerzální geometrie pro střední frézování se širokým rozsahem použití.

Použití a technické vlastnosti

Destička XN je oboustranné sedmiúhelníkové provedení se čtrnácti řeznými hranami pro čelní frézování. Kladná řezná geometrie pomáhá snižovat síly; konkrétní zatížení a materiálové použití určuje utvářeč a jakost.

Technické parametry

• Výrobce: Achteck
• Označení: XNMU 090612-MM4 AC301K
• Jmenovitý úhel hřbetu: 0°
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AC301K
• Povlak / provedení jakosti: CVD
• Geometrie: MM4
• Rozměr L: 8,6 mm
• Délka destičky INSL: 19,97 mm
• Průměr vepsané kružnice IC: 19,0 mm
• Tloušťka destičky S: 5,875 mm
• Rohový rádius RE: 1,2 mm
• Průměr otvoru D1: 5,5 mm

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
