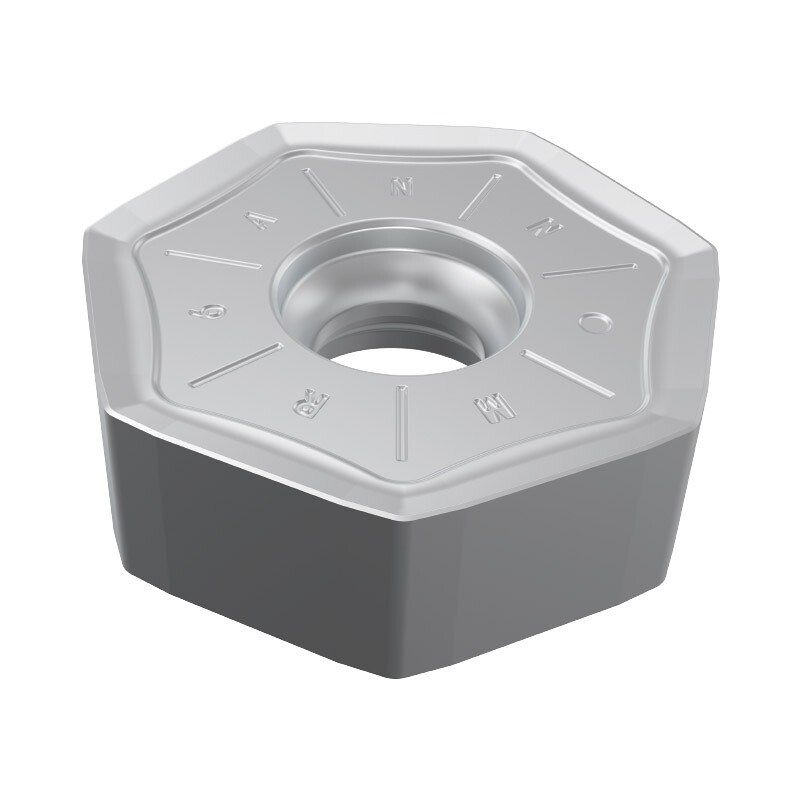

XNMU 0906ANN-MR6 AC301K

XNMU 0906ANN-MR6 AC301K - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AC301K. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost pro polodokončování a hrubování šedé litiny při středních a vyšších rychlostech, zejména za sucha.

Geometrie pro hrubovací frézování za stabilních podmínek.

Použití a technické vlastnosti

Destička XN je oboustranné sedmiúhelníkové provedení se čtrnácti řeznými hranami pro čelní frézování. Kladná řezná geometrie pomáhá snižovat síly; konkrétní zatížení a materiálové použití určuje utvářeč a jakost.

Geometrie MR6 má pevnou hranu pro hrubování oceli a litiny, včetně méně stabilních podmínek. Materiálové použití je nutné ověřit i podle jakosti.

Technické parametry

• Výrobce: Achteck
• Označení: XNMU 0906ANN-MR6 AC301K
• Jmenovitý úhel hřbetu: 0°
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AC301K
• Povlak / provedení jakosti: CVD
• Geometrie: MR6
• Rozměr L: 7,3 mm
• Délka destičky INSL: 19,86 mm
• Průměr vepsané kružnice IC: 19,0 mm
• Tloušťka destičky S: 5,927 mm
• Rohový rádius RE: 0,8 mm
• Délka hladicí hrany BS: 1,4 mm
• Průměr otvoru D1: 5,5 mm

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
