XNMU 0906ANN-MR6 AP251U

XNMU 0906ANN-MR6 AP251U - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AP251U. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost pro frézování oceli od hrubování po dokončování za stabilních podmínek. U korozivzdorných ocelí vyžaduje velmi stabilní podmínky.

Geometrie pro hrubovací frézování za stabilních podmínek.

Použití a technické vlastnosti

Jakost AP251U je přednostní volbou pro frézování oceli od dokončování po hrubování, s doplňkovým použitím na korozivzdorné oceli. Velmi jemnozrnný tvrdokovový substrát a nanovrstvený PVD povlak podporují odolnost proti opotřebení, vyštipování a tepelným trhlinám. Použití zahrnuje i složité dráhy a hluboké dutiny při delším vyložení.

Pro jakost AP251U v těchto frézovacích aplikacích výrobce připouští mokré i suché obrábění a přednostně doporučuje suchý řez. Nastavení je nutné přizpůsobit materiálu, geometrii a stabilitě sestavy.

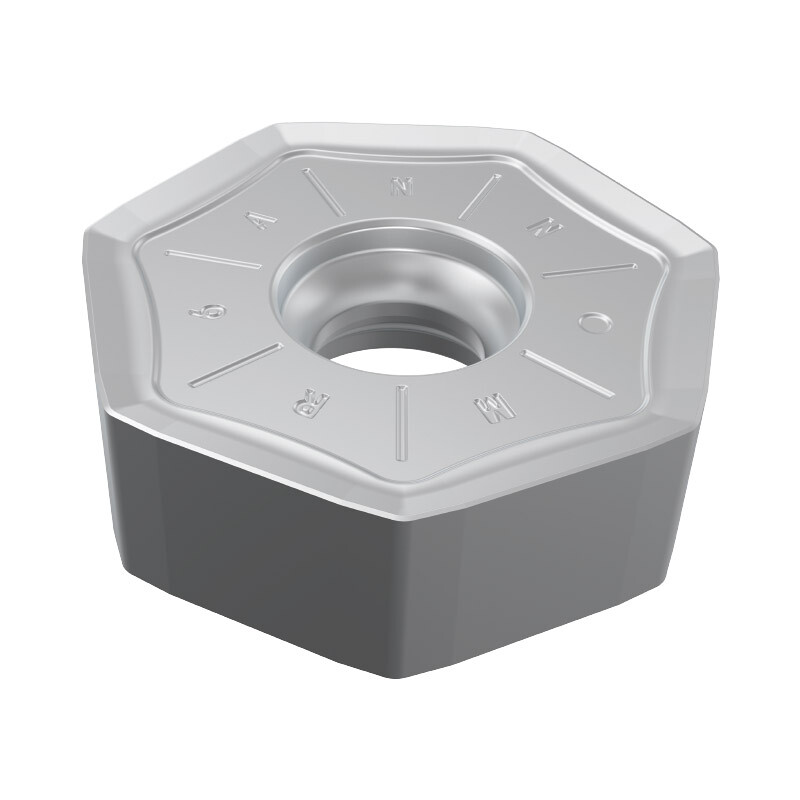

Destička XN je oboustranné sedmiúhelníkové provedení se čtrnácti řeznými hranami pro čelní frézování. Kladná řezná geometrie pomáhá snižovat síly; konkrétní zatížení a materiálové použití určuje utvářeč a jakost.

Geometrie MR6 má pevnou hranu pro hrubování oceli a litiny, včetně méně stabilních podmínek. Materiálové použití je nutné ověřit i podle jakosti.

Technické parametry

• Výrobce: Achteck
• Označení: XNMU 0906ANN-MR6 AP251U
• Jmenovitý úhel hřbetu: 0°
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AP251U
• Povlak / provedení jakosti: PVD
• Geometrie: MR6
• Rozměr L: 7,3 mm
• Délka destičky INSL: 19,86 mm
• Průměr vepsané kružnice IC: 19,0 mm
• Tloušťka destičky S: 5,927 mm
• Rohový rádius RE: 0,8 mm
• Délka hladicí hrany BS: 1,4 mm
• Průměr otvoru D1: 5,5 mm

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
