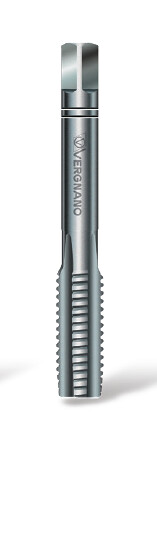

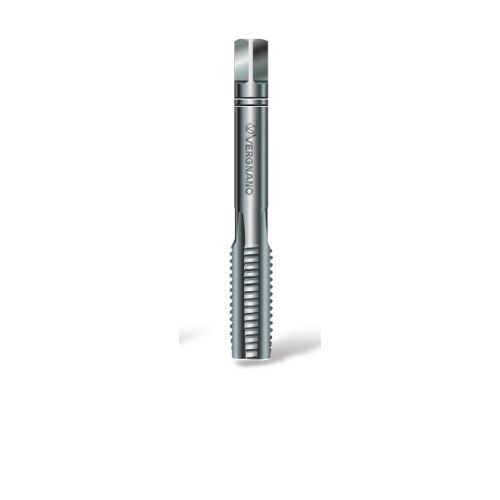

Závitník ruční sadový DIN 2184-2 UNC Nr.2x56 II. HSS, A7 SECOND
Střední ruční závitník A7 UNC Nr.2 - 56 TPI pro slepé a průchozí otvory do 2,5xD. Použití: vybrané oceli, litiny, neželezné kovy. HSS, bez povlaku. Samostatný závitník.
Za nákup tohoto produktu lze získat:10 bodů
Tento produkt lze získat za:1 000 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Střední ruční závitník A7 UNC Nr.2 - 56 TPI pro slepé a průchozí otvory do 2,5×D.
Provedení: Palcový závit UNC s hrubým stoupáním podle ASME B1.1; stoupání je udáno počtem závitů na palec (TPI). Samostatný závitník ze sady.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSS. Provedení bez povlaku.
Technické parametry
| Rozměr / profil závitu | UNC Nr.2 - 56 TPI |
|---|---|
| Norma závitu | UNC ASME B1.1 |
| Rozměrová norma | DIN 2184-2 |
| Směr řezu | pravý |
| Typ otvoru | slepé a průchozí |
| Hloubka závitování | do 2,5×D |
| Náběh | D; 4–5 závitů |
| Materiál nástroje | HSS |
| Povrch | bez povlaku |
| Počet závitů na palec | 56 TPI |
|---|---|

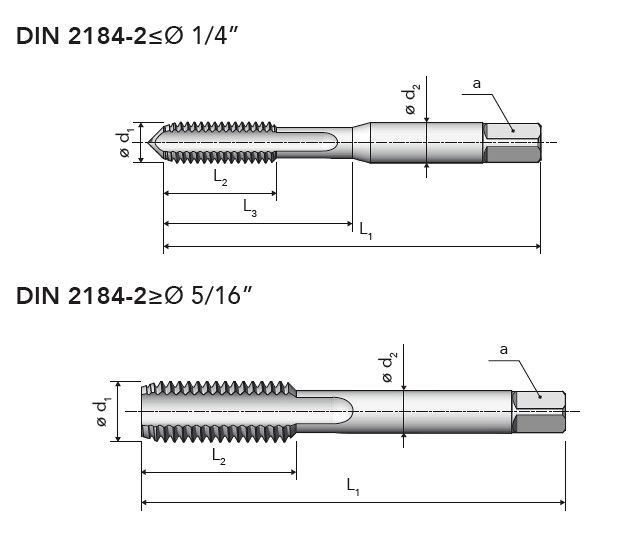

| Jmenovitý průměr d1 | 2,184 mm |
| Celková délka L1 | 36 mm |
| Délka závitové části L2 | 8,5 mm |
| Využitelná délka L3 | 13,5 mm |
| Průměr stopky d2 | 2,8 mm |
| Čtyřhran a | 2,1 mm |
| Počet drážek z | 3 |
| Předvrtání | 1,85 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny |
|---|---|---|
| P.1 doporučené | měkké a magnetické oceli | 200–400 MPa |
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa |
| P.4 doporučené | legované a zušlechtěné oceli (nižší pevnost) | 500–850 MPa |
| P.7 doporučené | feritické, martenzitické a precipitačně vytvrditelné nerezové oceli | <1000 MPa |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa |
| N.1 doporučené | čistý hliník | <300 MPa |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa |
| N.3 doporučené | slitiny hliníku s Si <10 %, středně dlouhá tříska | <500 MPa |
| N.5 doporučené | čistá měď | 250–350 MPa |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa |
| N.7 doporučené | slitiny mědi s krátkou třískou a tvrdá mosaz | <700 MPa |
Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60; N.1: 3.0205 / Al99 / 1200.
Mazání podle materiálových skupin: P.1, P.2, P.3, P.4, P.7, K.2, N.1, N.2, N.3, N.5, N.6, N.7 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | UNC |
| Průměr závitu | Nr.2 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Ruční |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSS |
| Norma | DIN 2184-2 |
| Výrobce | VERGNANO |
