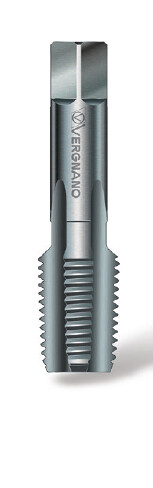

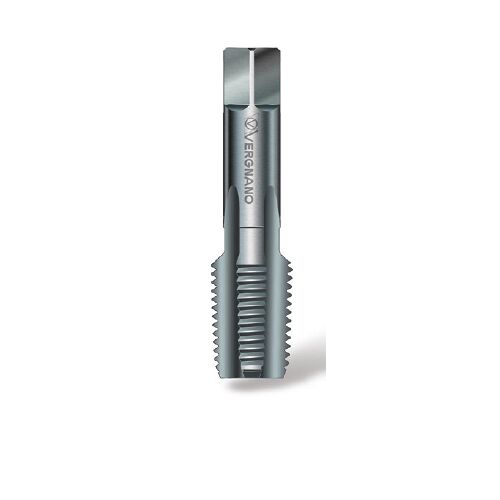

Závitník strojní (BSPT) Rc 1/4´´ HSSE, A6 BRIGHT
Strojní závitník A6 Rc 1/4” - 19 TPI pro závitování. Použití: vybrané oceli, litiny. HSSE, bez povlaku. Přímé drážky.
Za nákup tohoto produktu lze získat:23 bodů
Tento produkt lze získat za:2 315 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A6 Rc 1/4” - 19 TPI pro závitování.
Provedení: Kuželový vnitřní trubkový závit Rc (BSPT) s kuželovitostí 1:16 podle DIN EN 10226-2.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Provedení bez povlaku.
Technické parametry
| Rozměr / profil závitu | Rc 1/4” - 19 TPI |
|---|---|
| Norma závitu | RC (BSPT) DIN EN 10226-2 |
| Směr řezu | pravý |
| Typ otvoru | kuželové |
| Geometrie | přímé drážky |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSE |
| Povrch | bez povlaku |
| Počet závitů na palec | 19 TPI |
|---|---|

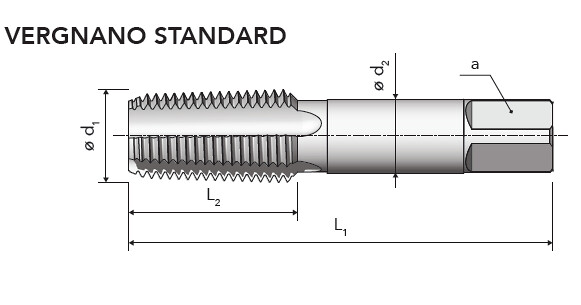

| Jmenovitý průměr d1 | 13,157 mm |
| Celková délka L1 | 63 mm |
| Délka závitové části L2 | 23,5 mm |
| Průměr stopky d2 | 11 mm |
| Čtyřhran a | 9 mm |
| Počet drážek z | 4 |
| Předvrtání | 11 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 10–15 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 10–12 |
| P.4 doporučené | legované a zušlechtěné oceli (nižší pevnost) | 500–850 MPa | 8–10 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 10–12 |
Příklady jakostí: P.2: 1.0037 / St 37-2; 1.7131 / 16MnCr5; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60.
Mazání podle materiálových skupin: P.2, P.3, P.4, K.2 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
Doplňující údaje: Průměr předvrtání platí pro válcový otvor.
| Typ závitu | Rc, BSPT |
| Průměr závitu | Rc1/4´´ |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina |
| Směr | Pravořezný |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 13,00 |
| Materiál nástroje | HSSE |
| Povlak | Ne |
| Řezná délka [mm] | 23,50 |
| Celková délka [mm] | 63,00 |
| Výrobce | VERGNANO |
