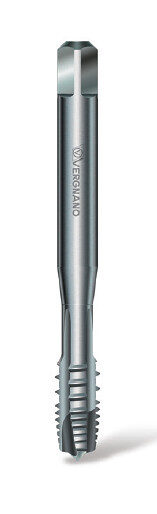

Závitník strojní DIN 371/B M4 ISO2/6H HSSE, A15 AZ BRIGHT
Strojní závitník A15 AZ M4x0,7 pro průchozí otvory do 2,5xD. Použití: vybrané oceli, neželezné kovy. HSSE, bez povlaku. Přímé drážky s lamačem třísek a přerušovaným závitem.
Za nákup tohoto produktu lze získat:10 bodů
Tento produkt lze získat za:1 000 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A15 AZ M4x0,7 pro průchozí otvory do 2,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Přerušovaný závit omezuje ulpívání třísek na bocích zubů při zpracování měkkých materiálů.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Provedení bez povlaku.
Technické parametry
| Rozměr / profil závitu | M4x0,7 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 371 |
| Tolerance nástroje | 6H |
| Směr řezu | pravý |
| Typ otvoru | průchozí |
| Hloubka závitování | do 2,5×D |
| Geometrie | přímé drážky s lamačem třísek a přerušovaným závitem |
| Náběh | B; 4–5 závitů |
| Materiál nástroje | HSSE |
| Povrch | bez povlaku |

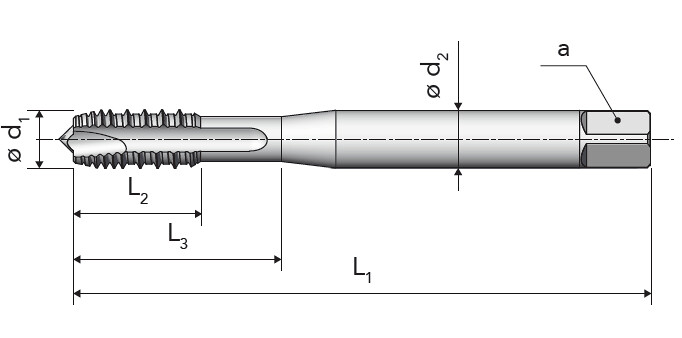

| Jmenovitý průměr d1 | 4 mm |
|---|---|
| Stoupání P | 0,7 mm |
| Celková délka L1 | 63 mm |
| Délka závitové části L2 | 12 mm |
| Využitelná délka L3 | 21 mm |
| Průměr stopky d2 | 4,5 mm |
| Čtyřhran a | 3,4 mm |
| Počet drážek z | 3 |
| Předvrtání | 3,3 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.1 doporučené | měkké a magnetické oceli | 200–400 MPa | 18–20 |
| N.1 doporučené | čistý hliník | <300 MPa | 18–20 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 15–18 |
| N.5 doporučené | čistá měď | 250–350 MPa | 15–18 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 12–15 |
Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; N.1: 3.0205 / Al99 / 1200.
Mazání podle materiálových skupin: P.1, N.1, N.2, N.5, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M4 |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSSE |
| Norma | DIN 371/B |
| Povlak | Ne |
| Stoupání závitu | 0,70 |
| Výrobce | VERGNANO |
