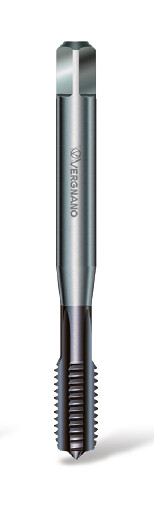

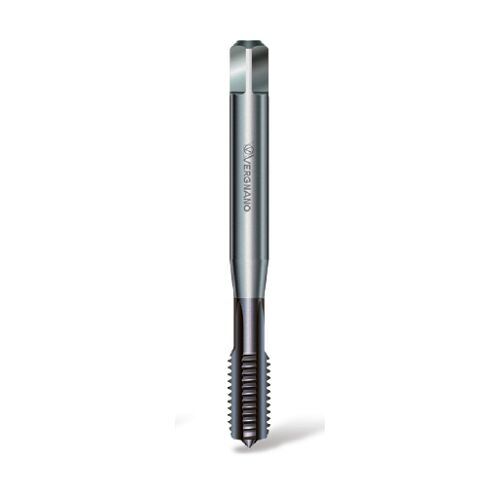

Závitník strojní DIN 371/C M10 6HX HSSE/TiCN, A43 TICN
Strojní závitník A43 M10x1,5 pro slepé a průchozí otvory do 2,5xD. Použití: vybrané litiny, neželezné kovy. HSSE, TiCN. Přímé drážky.
Za nákup tohoto produktu lze získat:16 bodů
Tento produkt lze získat za:1 560 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A43 M10x1,5 pro slepé a průchozí otvory do 2,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Jednovrstvý povlak TiCN s odolností proti opotřebení.
Technické parametry
| Rozměr / profil závitu | M10x1,5 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 371 |
| Tolerance nástroje | 6HX |
| Směr řezu | pravý |
| Typ otvoru | slepé a průchozí |
| Hloubka závitování | do 2,5×D |
| Geometrie | přímé drážky |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSE |
| Povrch | TiCN |

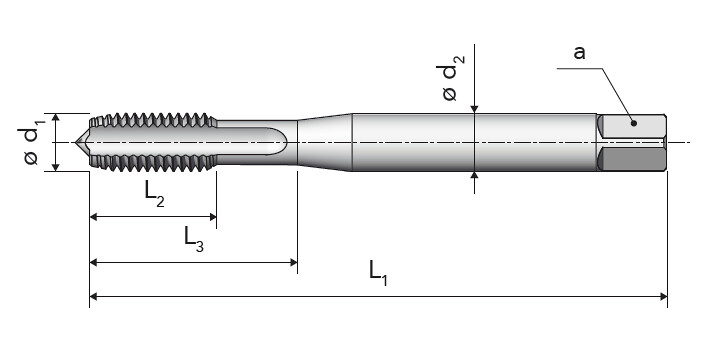

| Jmenovitý průměr d1 | 10 mm |
|---|---|
| Stoupání P | 1,5 mm |
| Celková délka L1 | 100 mm |
| Délka závitové části L2 | 20 mm |
| Využitelná délka L3 | 36 mm |
| Průměr stopky d2 | 10 mm |
| Čtyřhran a | 8 mm |
| Počet drážek z | 4 |
| Předvrtání | 8,5 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| K.1 doporučené | šedá litina | <1000 MPa | 40–45 |
| N.4 doporučené | slévárenské slitiny hliníku s Si >10 %, krátká tříska | <600 MPa | 40–45 |
| N.7 doporučené | slitiny mědi s krátkou třískou a tvrdá mosaz | <700 MPa | 40–45 |
| N.9 doporučené | hořčík a jeho slitiny | 120–300 MPa | 45–50 |
| N.10 doporučené | vysokopevnostní slitiny hořčíku | 240–400 MPa | 45–50 |
Příklady jakostí: K.1: 0.6020 / GG20; 0.6025 / GG25; N.4: 3.2581 / G-AlSi12; 3.2583 / G-AlSi12(Cu).
Mazání podle materiálových skupin: K.1, N.4, N.7, N.9, N.10 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M10 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSSE |
| Norma | DIN 371/C |
| Povlak | Ano |
| Stoupání závitu | 1,50 |
| Výrobce | VERGNANO |
