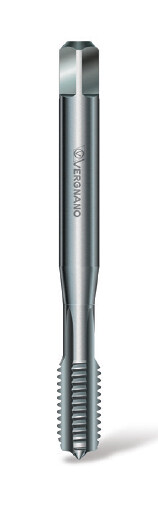

Závitník strojní DIN 371/C M5 ISO2/6H HSSE, A21 FC BRIGHT
Strojní závitník A21 FC M5x0,8 pro slepé otvory do 1,5xD. Použití: vybrané oceli, litiny. HSSE, bez povlaku. Přímé drážky.
Za nákup tohoto produktu lze získat:6 bodů
Tento produkt lze získat za:582 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A21 FC M5x0,8 pro slepé otvory do 1,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Provedení bez povlaku.
Technické parametry
| Rozměr / profil závitu | M5x0,8 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 371 |
| Tolerance nástroje | 6H |
| Směr řezu | pravý |
| Typ otvoru | slepé |
| Hloubka závitování | do 1,5×D |
| Geometrie | přímé drážky |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSE |
| Povrch | bez povlaku |

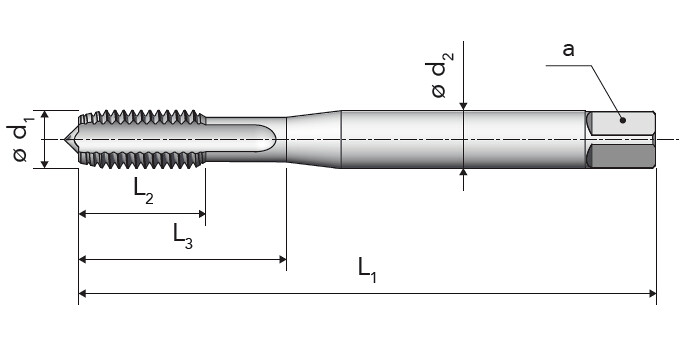

| Jmenovitý průměr d1 | 5 mm |
|---|---|
| Stoupání P | 0,8 mm |
| Celková délka L1 | 70 mm |
| Délka závitové části L2 | 14 mm |
| Využitelná délka L3 | 24,5 mm |
| Průměr stopky d2 | 6 mm |
| Čtyřhran a | 4,9 mm |
| Počet drážek z | 3 |
| Předvrtání | 4,2 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 10–12 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 8–10 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 8–10 |
Příklady jakostí: P.2: 1.0037 / St 37-2; 1.7131 / 16MnCr5; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60.
Mazání podle materiálových skupin: P.2, P.3, K.2 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M5 |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSSE |
| Norma | DIN 371/C |
| Povlak | Ne |
| Stoupání závitu | 0,80 |
| Výrobce | VERGNANO |
