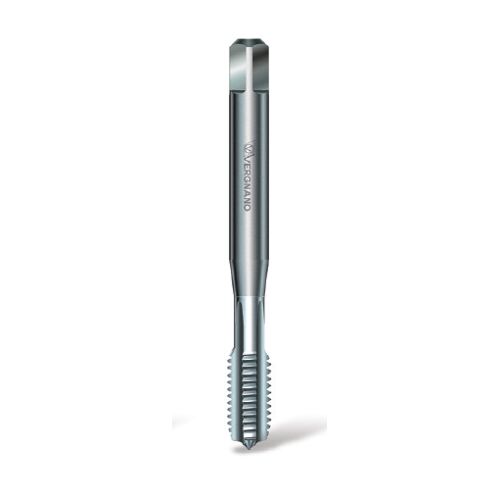

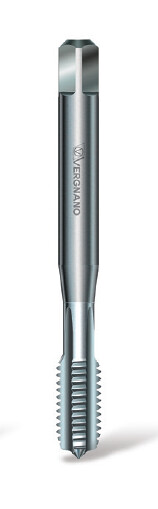

Závitník strojní DIN 371/C M6 ISO2/6H HSSK/CrN, A110 CRN
Strojní závitník A110 M6x1 pro slepé a průchozí otvory do 2,5xD. Použití: vybrané titan. HSSK, CrN. Přímé drážky.
Za nákup tohoto produktu lze získat:14 bodů
Tento produkt lze získat za:1 441 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A110 M6x1 pro slepé a průchozí otvory do 2,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13.
Materiál nástroje a povrch: Prášková rychlořezná ocel HSSK (HSS-E-PM podle ISO 11054) pro aplikace vyžadující kombinaci vysoké tvrdosti a houževnatosti. Jednovrstvý povlak CrN s odolností proti opotřebení a podporou odvodu třísek.
Technické parametry
| Rozměr / profil závitu | M6x1 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 371 |
| Tolerance nástroje | 6H |
| Směr řezu | pravý |
| Typ otvoru | slepé a průchozí |
| Hloubka závitování | do 2,5×D |
| Geometrie | přímé drážky |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSK |
| Povrch | CrN |
| Jmenovitý průměr d1 | 6 mm |
|---|---|
| Stoupání P | 1 mm |
| Celková délka L1 | 80 mm |
| Délka závitové části L2 | 16 mm |
| Využitelná délka L3 | 29 mm |
| Průměr stopky d2 | 6 mm |
| Čtyřhran a | 4,9 mm |
| Počet drážek z | 4 |
| Předvrtání | 5 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| S.1 doporučené | čistý titan | 400–600 MPa | 10–12 |
| S.2 doporučené | slitiny titanu | 600–1000 MPa | 6–8 |
Příklady jakostí: S.1: 3.7024 / Ti99.5; 3.7034 / Ti99.7.
Mazání podle materiálových skupin: S.1 = E, O, MQL; S.2 = O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M6 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | S - Superslitiny |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSS-E-PM |
| Norma | DIN 371/C |
| Povlak | Ne |
| Stoupání závitu | 1,00 |
| Výrobce | VERGNANO |
