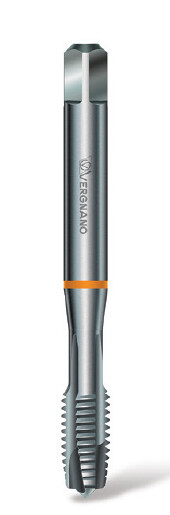

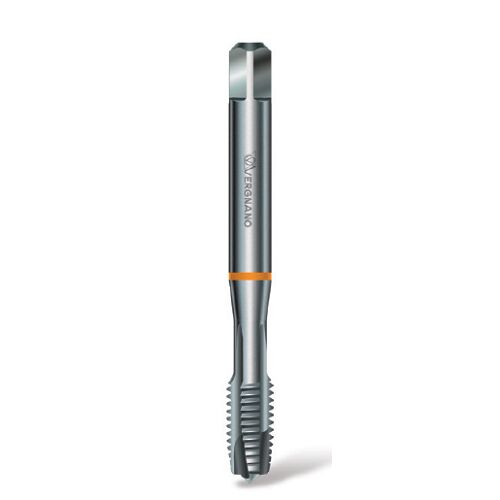

Závitník strojní DIN 376/B M18 ISO2/6H HSSE, A15 S BRIGHT

Závitník strojní DIN 376/B M18 ISO2/6H HSSE, A15 S BRIGHT
Závitník strojní DIN 376/B M18 ISO2/6H HSSE, A15 S BRIGHT
Závitník strojní DIN 376/B M18 ISO2/6H HSSE, A15 S BRIGHT (1)
VERGNANO
Strojní závitník A15 S M18x2,5 pro průchozí otvory do 2,5xD. Použití: vybrané oceli, litiny, neželezné kovy. HSSE, bez povlaku. Přímé drážky s lamačem třísek.
2 728 Kč 2 254,20 Kč bez DPH
Za nákup tohoto produktu lze získat:27 bodů
Tento produkt lze získat za:2 728 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Registrujte se
KódA001800152B2AA0VýrobceVERGNANO

Strojní závitník A15 S M18x2,5 pro průchozí otvory do 2,5×D.

Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Geometrie s lamačem třísek směruje třísky dopředu ve směru posuvu. Provedení se zvětšeným odlehčením.

Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Provedení bez povlaku.

Technické parametry

Rozměr / profil závituM18x2,5
Norma závituM DIN 13
Rozměrová normaDIN 376
Tolerance nástroje6H
Směr řezupravý
Typ otvoruprůchozí
Hloubka závitovánído 2,5×D
Geometriepřímé drážky s lamačem třísek
NáběhB; 4–5 závitů
Materiál nástrojeHSSE
Povrchbez povlaku

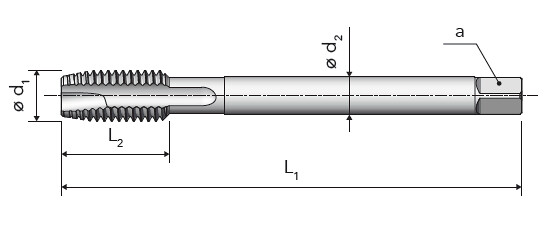

Jmenovitý průměr d118 mm
Stoupání P2,5 mm
Celková délka L1125 mm
Délka závitové části L232 mm
Průměr stopky d214 mm
Čtyřhran a11 mm
Počet drážek z4
Předvrtání15,5 mm
Tolerance rozměrůL1 js16; d2 h9; a h12.

Materiálové použití a řezné podmínky

Skupina / vhodnostMateriál obrobkuPevnost / tvrdost skupinyvc (m/min)
P.2 doporučenékonstrukční a cementační oceli350–700 MPa20–25
P.3 doporučenéuhlíkové oceli350–850 MPa15–20
P.4 doporučenélegované a zušlechtěné oceli (nižší pevnost)500–850 MPa12–15
K.2 doporučenétvárná, temperovaná a zušlechtěná litina<1000 MPa15–20
N.2 doporučenéslitiny hliníku s Si <0,5 %, dlouhá tříska<500 MPa20–25
N.3 doporučenéslitiny hliníku s Si <10 %, středně dlouhá tříska<500 MPa20–25
N.6 doporučenéslitiny mědi s dlouhou třískou a měkká mosaz<700 MPa15–18

Příklady jakostí: P.2: 1.0037 / St 37-2; 1.7131 / 16MnCr5; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60; N.2: 3.3315 / AlMg1 / 5005; 3.1355 / AlCuMg2 / 2024.

Mazání podle materiálových skupin: P.2, P.3, P.4, K.2, N.2, N.3, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.

Typ závituM
Průměr závituM18
Tvorba závituStrojní
Obráběný materiálP - Ocel, K - Litina, N - Neželezný materiál
SměrPravořezný
Tolerance6H
Vnitřní chlazeníNe
Materiál nástrojeHSSE
NormaDIN 376/B
PovlakNe
Stoupání závitu2,50
VýrobceVERGNANO
