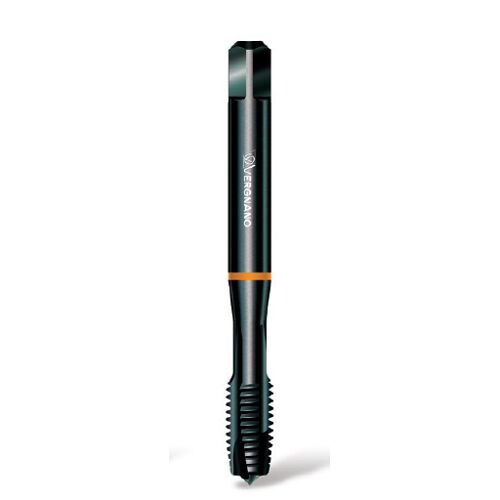

Závitník strojní DIN 376/B M22 ISO2/6H HSSE/vaporizovaný, A15 S VAP
Strojní závitník A15 S M22x2,5 pro průchozí otvory do 2,5xD. Použití: vybrané oceli, litiny, neželezné kovy. HSSE, VAP. Přímé drážky s lamačem třísek.
Za nákup tohoto produktu lze získat:38 bodů
Tento produkt lze získat za:3 791 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po

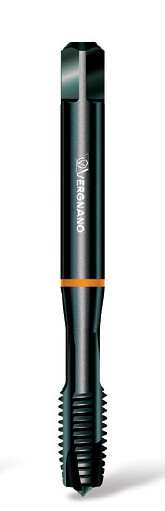

Strojní závitník A15 S M22x2,5 pro průchozí otvory do 2,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Geometrie s lamačem třísek směruje třísky dopředu ve směru posuvu. Provedení se zvětšeným odlehčením.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Povrchová oxidace VAP podporuje odvod třísek.
Technické parametry
| Rozměr / profil závitu | M22x2,5 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 376 |
| Tolerance nástroje | 6H |
| Směr řezu | pravý |
| Typ otvoru | průchozí |
| Hloubka závitování | do 2,5×D |
| Geometrie | přímé drážky s lamačem třísek |
| Náběh | B; 4–5 závitů |
| Materiál nástroje | HSSE |
| Povrch | VAP |

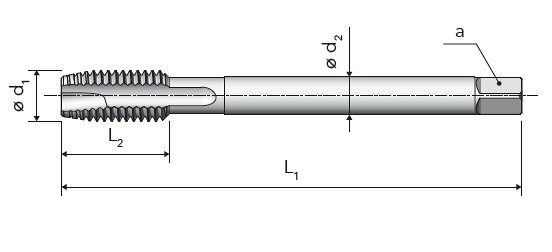

| Jmenovitý průměr d1 | 22 mm |
|---|---|
| Stoupání P | 2,5 mm |
| Celková délka L1 | 140 mm |
| Délka závitové části L2 | 32 mm |
| Průměr stopky d2 | 18 mm |
| Čtyřhran a | 14,5 mm |
| Počet drážek z | 4 |
| Předvrtání | 19,5 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 20–25 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 15–20 |
| P.4 doporučené | legované a zušlechtěné oceli (nižší pevnost) | 500–850 MPa | 12–15 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 15–20 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 20–25 |
| N.3 doporučené | slitiny hliníku s Si <10 %, středně dlouhá tříska | <500 MPa | 20–25 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 15–18 |
Příklady jakostí: P.2: 1.0037 / St 37-2; 1.7131 / 16MnCr5; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60; N.2: 3.3315 / AlMg1 / 5005; 3.1355 / AlCuMg2 / 2024.
Mazání podle materiálových skupin: P.2, P.3, P.4, K.2, N.2, N.3, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M22 |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSSE |
| Norma | DIN 376/B |
| Povlak | Ne |
| Stoupání závitu | 2,50 |
| Výrobce | VERGNANO |
