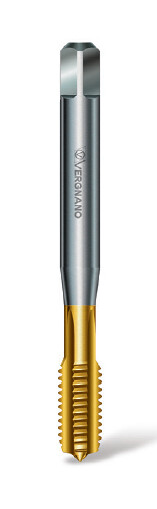

Závitník strojní DIN 376/C M36 ISO2/6H HSSE/TiN, A21 FC TIN
Strojní závitník A21 FC M36x4 pro slepé otvory do 1,5xD. Použití: vybrané oceli, litiny, neželezné kovy. HSSE, TiN. Přímé drážky.
Za nákup tohoto produktu lze získat:179 bodů
Tento produkt lze získat za:17 901 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A21 FC M36x4 pro slepé otvory do 1,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Jednovrstvý povlak TiN s odolností proti opotřebení.
Technické parametry
| Rozměr / profil závitu | M36x4 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 376 |
| Tolerance nástroje | 6H |
| Směr řezu | pravý |
| Typ otvoru | slepé |
| Hloubka závitování | do 1,5×D |
| Geometrie | přímé drážky |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSE |
| Povrch | TiN |

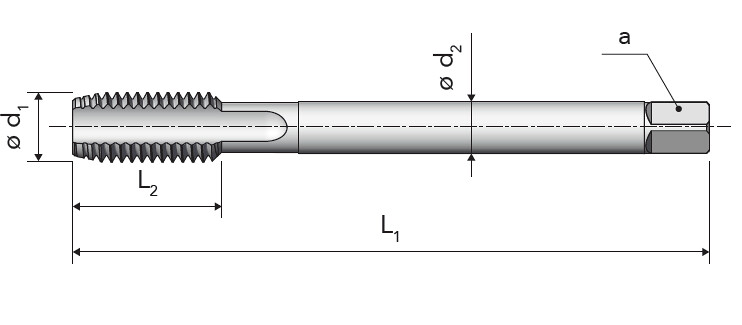

| Jmenovitý průměr d1 | 36 mm |
|---|---|
| Stoupání P | 4 mm |
| Celková délka L1 | 200 mm |
| Délka závitové části L2 | 55 mm |
| Průměr stopky d2 | 28 mm |
| Čtyřhran a | 22 mm |
| Počet drážek z | 4 |
| Předvrtání | 32 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.1 doporučené | měkké a magnetické oceli | 200–400 MPa | 20–25 |
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 15–20 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 12–15 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 12–15 |
| N.1 doporučené | čistý hliník | <300 MPa | 20–25 |
| N.5 doporučené | čistá měď | 250–350 MPa | 15–20 |
Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60; N.1: 3.0205 / Al99 / 1200.
Mazání podle materiálových skupin: P.1, P.2, P.3, K.2, N.1, N.5 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M36 |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSSE |
| Norma | DIN 376/C |
| Povlak | Ano |
| Stoupání závitu | 4,00 |
| Výrobce | VERGNANO |
