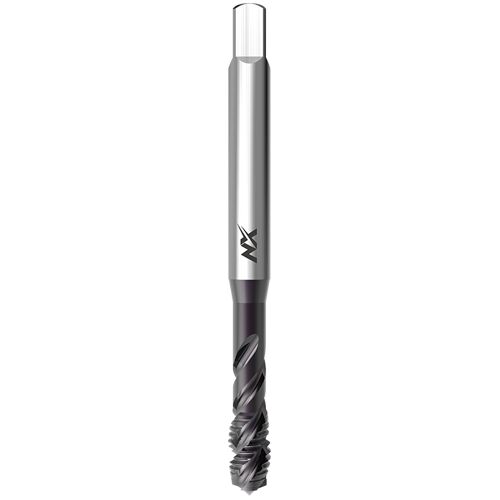

Závitník strojní M4, 6GX, DIN 371/C, typ UNI, HSSE/HL, 2220NX
Strojní závitník ve šroubovici
Za nákup tohoto produktu lze získat:6 bodů
Tento produkt lze získat za:627 bodů
Dostupnost:Skladem externě: expedice do týdne (3 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 2220NX
Vysoce výkonný strojní závitník se šroubovitou drážkou 50° pro metrický závit, DIN 371, povlak Balinit Hardlube, pro univerzální použití.
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ UNI: Závitník pro univerzální použití
Materiál závitníku: Prášková rychlořezná ocel
Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)
Norma závitníku: DIN 371
Lícování závitů: ISO 2 - 6HX
Lícování závitů: ISO 3 - 6GX
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 50°
Typ otvoru: Neprůchozí (délka závitu L < 2,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P1.1 | Konstrukční oceli <500N/mm2 | 18-22 |
| P1.2 | Nelegované lité oceli <500N/mm2 | 18-22 |
| P2.1 | Automatové oceli <800N/mm2 | 10-12 |
| P2.2 | Konstrukční oceli <800N/mm2 | 10-12 |
| P2.3 | Nelegované lité oceli <800N/mm2 | 10-12 |
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 10-12 |
| P3.2 | Zušlechtěné oceli <1200N/mm2 | 10-12 |
| P3.3 | Nástrojové oceli <1200N/mm2 | 10-12 |
| P4.1 | Vysoce legované oceli <1400N/mm2 | 10-12 |
| P4.2 | Zušlechtěné oceli <1400N/mm2 | 10-12 |
| M5.1 | Nerezavějící oceli 450-800N/mm2 | 10-12 |
| M5.2 | Nerezavějící oceli 600-1000N/mm2 | 10-12 |
| K6.1 | Šedá litina | 12-18 |
| K6.2 | Tvárná a temper. litina | 12-18 |
| N7.1 | Čistý hliník | 26-32 |
| N8.1 | Legovaný hliník Si<10% | 12-18 |
| N8.2 | Legovaný hliník Si>10% | 12-18 |
| N9.1 | Měď čistá | 18-22 |
| N10.1 | Slitiny mědi s krátkou třískou | 10-12 |
| N10.2 | Slitiny mědi s dlouhou třískou | 10-12 |
| N11.1 | Zinek a slitiny zinku | 10-12 |

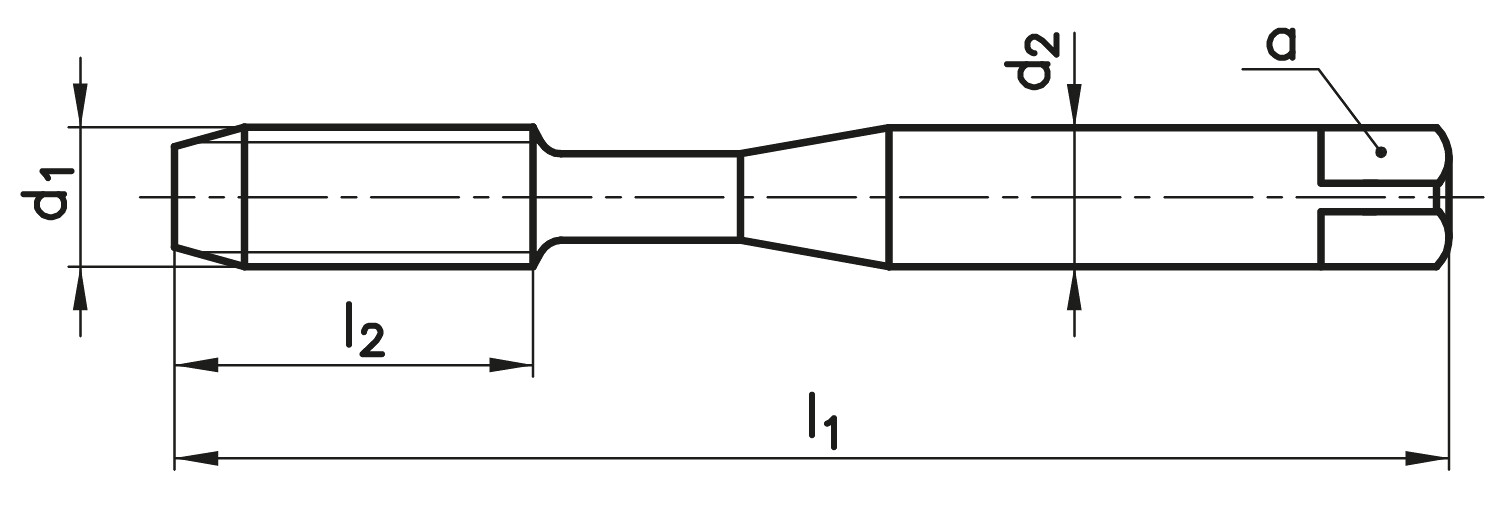

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 2 | 0,4 | 6HX | 45 | 8 | 2,8 | 2,1 | 1,6 |
| M 2,5 | 0,45 | 6HX | 50 | 9 | 2,8 | 2,1 | 2,05 |
| M 3 | 0,5 | 6GX | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 3 | 0,5 | 6HX | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6GX | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 4 | 0,7 | 6HX | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6GX | 70 | 8 | 6 | 4,9 | 4,2 |
| M 5 | 0,8 | 6HX | 70 | 8 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6GX | 80 | 10 | 6 | 4,9 | 5 |
| M 6 | 1 | 6HX | 80 | 10 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6GX | 90 | 13 | 8 | 6,2 | 6,8 |
| M 8 | 1,25 | 6HX | 90 | 13 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6HX | 100 | 15 | 10 | 8 | 8,5 |
| M 10 | 1,5 | 6GX | 100 | 15 | 10 | 8 | 8,5 |
| Typ závitu | M |
| Tvorba závitu | Strojní |
| Výrobce | NAREX Ždánice |
