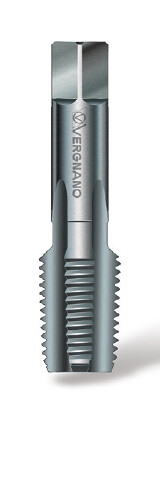

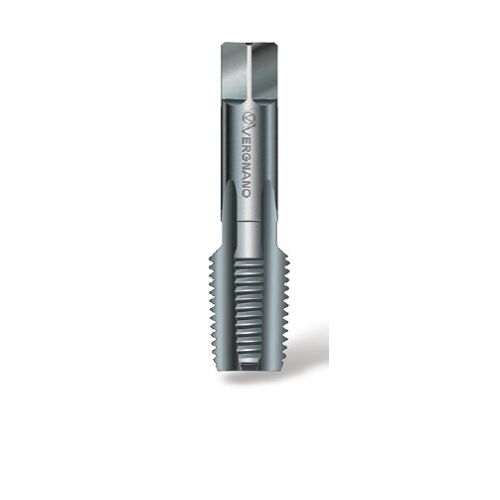

Závitník strojní NPT 1/16´´x27 HSSE, A6 B BRIGHT
Strojní závitník A6 B NPT 1/16” - 27 TPI pro závitování. Použití: vybrané oceli, litiny. HSSE, bez povlaku. Přímé drážky.
Za nákup tohoto produktu lze získat:18 bodů
Tento produkt lze získat za:1 787 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A6 B NPT 1/16” - 27 TPI pro závitování.
Provedení: Kuželový trubkový závit NPT s kuželovitostí 1:16 podle ASME B1.20.1.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Provedení bez povlaku.
Technické parametry
| Rozměr / profil závitu | NPT 1/16” - 27 TPI |
|---|---|
| Norma závitu | NPT ASME B1.20.1 |
| Směr řezu | pravý |
| Typ otvoru | kuželové |
| Geometrie | přímé drážky |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSE |
| Povrch | bez povlaku |
| Počet závitů na palec | 27 TPI |
|---|---|

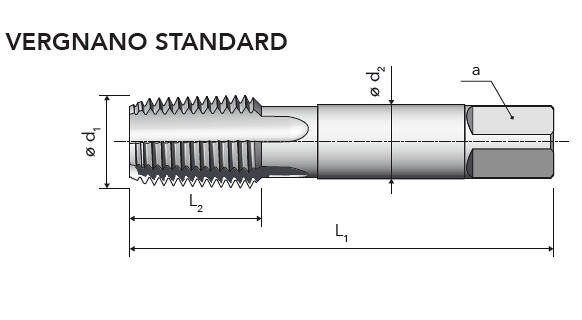

| Jmenovitý průměr d1 | 7,938 mm |
| Celková délka L1 | 63 mm |
| Délka závitové části L2 | 12 mm |
| Průměr stopky d2 | 6 mm |
| Čtyřhran a | 4,9 mm |
| Počet drážek z | 4 |
| Předvrtání | 6,15 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 10–15 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 10–12 |
| P.4 doporučené | legované a zušlechtěné oceli (nižší pevnost) | 500–850 MPa | 8–10 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 10–12 |
Příklady jakostí: P.2: 1.0037 / St 37-2; 1.7131 / 16MnCr5; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60.
Mazání podle materiálových skupin: P.2, P.3, P.4, K.2 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
Doplňující údaje: Průměr předvrtání platí pro válcový otvor.
| Typ závitu | NPT |
| Průměr závitu | NPT1/16´´ |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina |
| Směr | Pravořezný |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 8,00 |
| Materiál nástroje | HSSE |
| Povlak | Ne |
| Řezná délka [mm] | 12,00 |
| Celková délka [mm] | 63,00 |
| Výrobce | VERGNANO |
